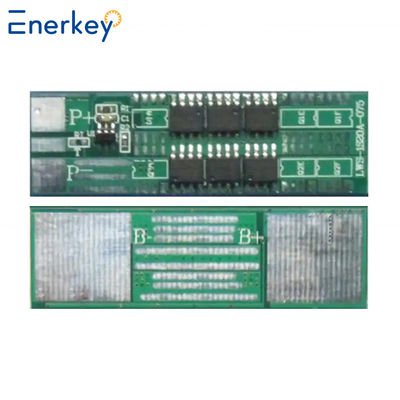

3.7V 1S 20A BMS Lifepo4 باتری BMS PCB Board برای سلول 18650 4.2V شارژ BMS

نام تجاری:	ENERKEY
شماره مدل:	JW-B1S20A-075
مقدار تولیدی:	پنجاه تا
قیمت:	$2.10/pieces 50-99 pieces
جزئیات بسته بندی:	کارتن

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گوانگدونگ، چین

گواهی:

ISO9001/ROHS/CE

درخواست:

چراغ های LED، چراغ های اضطراری، تجهیزات دیجیتال

امکانات:

1S باتری 20A جریان

نوع نصب:

ساخته شده در

اندازه / ابعاد:

L50*W15*T3.5mm

توضیحات:

سلول 18650 با bms

مواد پایه:

ضخامت تخته:

1.0 میلی متر

تکمیل سطح:

HASL بدون سرب

رنگ ماسک لحیم کاری:

Green.White.Black.Red.Yellow.Blue.Purple.Matte Green. سبز.سفید.مشکی.قرمز.زرد.آبی.بنفش.سبز

ولتاژ:

3.7 ولت

جاری:

20A

مناسب برای رشته باتری:

1s

نوع باتری:

باتری لیتیوم یون

عملکرد حفاظتی:

شارژ بیش از حد، تخلیه بیش از حد، جریان بیش از حد، اتصال کوتاه

قابلیت ارائه:

50000 قطعه/قطعه در ماه

برجسته کردن:

3.7 ولت BMS PCB Board,صفحه PCB BMS 4.2V,1S 20A BMS
,
BMS PCB Board 4.2V
,
1S 20A BMS

توضیحات محصول

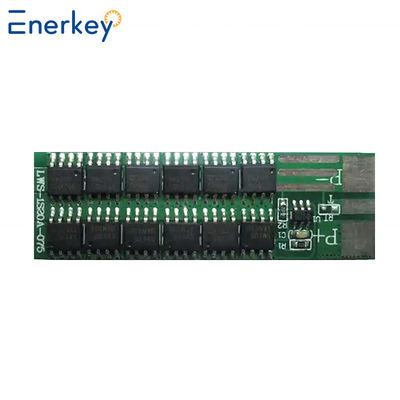

3.7V Enerkey 1S 20A BMS PCB دایره ای برای سلول 18650 4.2V مواد پایه شارژ FR-4

توضیحات محصول

پارامتر الکتریکی

مشخصات PCM برای باتری های لیتیوم یون 3.7V ((1S)

مدل:JW-B1S20A-075

نه

پروژه

دقیقه ای

-آره.

مکس

واحد

1

ولتاژ

ولتاژ شارژ

4.2

V

ولتاژ تعادل برای یک سلول

/

/

/

V

2

جریان

جریان تعادل برای یک سلول

/

mA

مصرف جاری

10

uA

حداکثر جریان شارژ مداوم

20

A

حداکثر جریان تخلیه مداوم

20

A

3

حفاظت از شارژ بیش از حد

ولتاژ تشخیص شارژ بیش از حد برای یک سلول

4.225

4.25

4.275

A

زمان تاخیر در تشخیص بیش از حد بار

0.5

1.5

S

ولتاژ تخلیه بیش از حد برای یک سلول

4.00

4.05

4.100

V

4

حفاظت از تخلیه بیش از حد

ولتاژ تشخیص تخلیه بیش از حد برای یک سلول

2.438

2.50

2.562

V

زمان تاخیر در تشخیص تخلیه بیش از حد

10

150

mS

ولتاژ تخلیه بیش از حد برای یک سلول

2.938

3.000

3.062

V

5

حفاظت از جریان بیش از حد

ولتاژ بیش از حد در حال حاضر

0.185

0.2

0.215

V

بیش از جریان جریان تشخیص

50

60

70

A

زمان تاخیر تشخیص

7.2

11

mS

شرایط آزاد شدن

بار برش

6

محافظت کوتاه مدت

وضعیت تشخیص

مدار کوتاه خارجی

زمان تاخیر تشخیص

200

500

μS

شرایط آزاد شدن

بار برش

7

مقاومت

مدار محافظ (MOSFET)

20

mΩ

8

درجه حرارت

محدوده دمای عملیاتی

-40

85

°C

محدوده دمای ذخیره سازی

-40

125

°C

آموزش استفاده از محصول

مسائل به توجه نیاز دارند

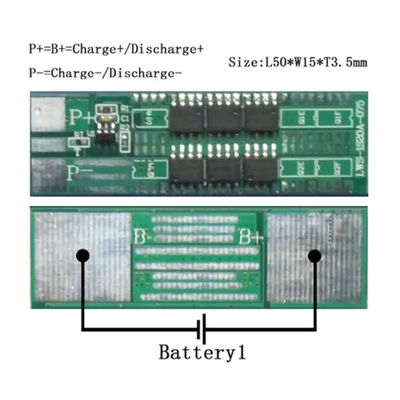

1. باتری B- را با BMS B- متصل کنید. 2. باتری 1 را با BMS مانند تصویر متصل کنید.
و از مفاصل پودری ساختگی اجتناب کنید.) 3. شارژر C-/Load P- را با BMS C-/P- متصل کنید.
شارژر C + / بار P + با بسته باتری B + (از سیم های بزرگتر استفاده کنید).
