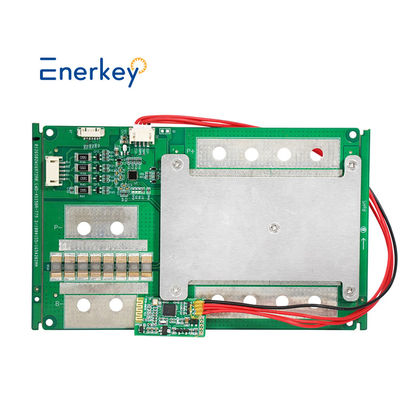

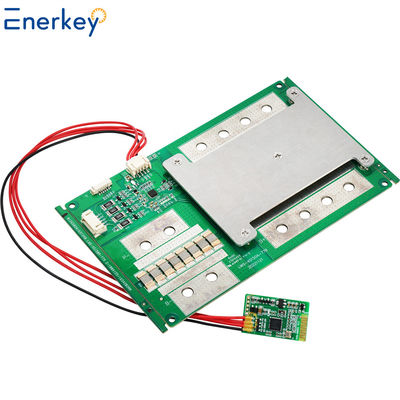

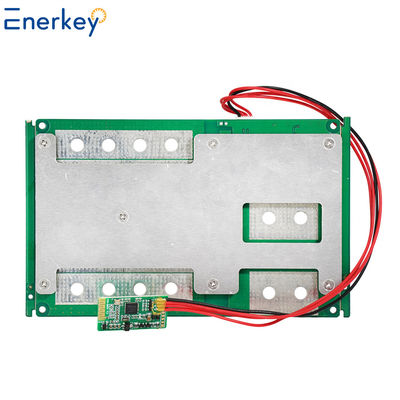

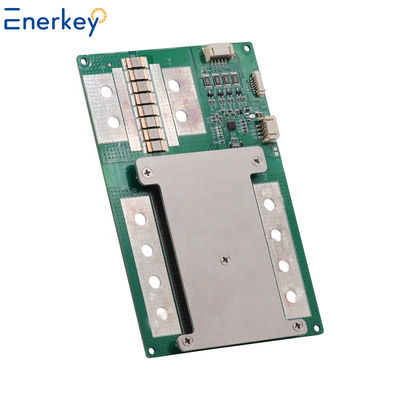

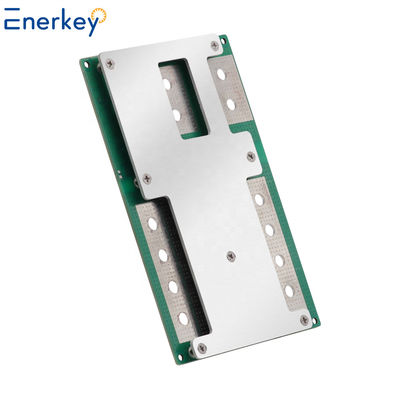

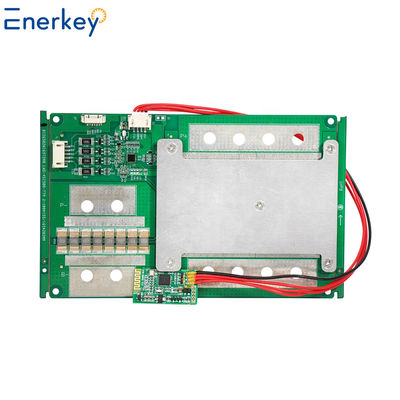

باتری لیتیوم یون 12 ولت / LiFePO4 BMS مودول محافظ مدار 4S 100A 150A نوع PCM

نام تجاری:	ENERKEY
شماره مدل:	JW-4S150A-779
مقدار تولیدی:	2 عدد
قیمت:	$32.80/pieces 2-999 pieces
جزئیات بسته بندی:	کارتن

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گوانگدونگ، چین

گواهی:

ISO9001/ROHS/CE

درخواست:

Ebike، محصولات خورشیدی و غیره

امکانات:

4S باتری 150A جریان

نوع نصب:

ساخته شده در

اندازه / ابعاد:

L155mm*W100mm*T16mm

توضیحات:

منبع تغذیه باتری Smart BMS

مواد پایه:

ضخامت تخته:

1.6 میلی متر

تکمیل سطح:

HASL بدون سرب

رنگ ماسک لحیم کاری:

Green.White.Black.Red.Yellow.Blue.Purple.Matte Green. سبز.سفید.مشکی.قرمز.زرد.آبی.بنفش.سبز

نوع باتری:

باتری LifePo4

مناسب برای رشته باتری:

4S

ولتاژ:

12.8 ولت

عملکرد حفاظتی:

شارژ بیش از حد، تخلیه بیش از حد، جریان بیش از حد، اتصال کوتاه

توابع دیگر:

حفاظت از دمای ترمیستور، تعادل

قابلیت ارائه:

50000 قطعه/قطعه در ماه

برجسته کردن:

صفحه BMS با باتری LiFePO4,12 ولت باتری BMS Board,ماژول مدار BMS Protection Board 4S
,
12V Battery BMS Board
,
BMS Protection Board Circuit Module 4S

توضیحات محصول

ماژول مدار محافظ BMS هوشمند Enerkey 4S 100A 150A BMS برای 12 ولت باتری لیتیوم یون / LiFePO4

توضیحات محصول

پارامتر الکتریکی

مدل: JW-B4S150A-779

نه

پروژه

دقیقه ای

-آره.

مکس

واحد

1

ولتاژ

ولتاژ تعادل برای یک سلول

3.175

3.200

3.225

V

2

جریان

جریان تعادل برای یک سلول

50

55

60

mA

مصرف جاری

70

uA

حداکثر جریان شارژ مداوم

100

A

حداکثر جریان تخلیه مداوم

100

A

3

حفاظت از شارژ بیش از حد

ولتاژ تشخیص شارژ بیش از حد برای یک سلول

3.625

3.75

3.775

A

زمان تاخیر در تشخیص بیش از حد بار

500

1500

mS

ولتاژ تخلیه بیش از حد برای یک سلول

3.50

3.55

3.60

V

4

حفاظت از تخلیه بیش از حد

ولتاژ تشخیص تخلیه بیش از حد برای یک سلول

2.25

2.30

2.35

V

زمان تاخیر در تشخیص تخلیه بیش از حد

500

1500

mS

ولتاژ تخلیه بیش از حد برای یک سلول

2.4

2.5

2.6

V

5

حفاظت از جریان بیش از حد

حفاظت از جریان بیش از حد تخلیه

230

280

330

mS

زمان تاخیر تشخیص 1

500

1500

mS

زمان تاخیر تشخیص 2

500

1500

mS

جریان اضافه شارژ از جریان محافظت می کند

100

500

A

زمان تاخیر تشخیص

500

1500

mS

6

حفاظت از مدار کوتاه

جریان محافظت از مدار کوتاه

500

A

زمان تاخیر تشخیص

50

800

μS

شرایط حفاظت

مدار کوتاه خارجی

شرایط آزاد شدن

کم کردن بار، بهبود اتوماتیک

7

مقاومت

مقاومت حالت فعال مدار اصلی

5

mΩ

8

حفاظت از دمای بالا

محافظت از شارژ در دمای بالا

50

55

60

°C

محافظت از کم دمای شارژ

0

°C

حفاظت از تخلیه در دمای بالا

70

75

80

°C

حفاظت از تخلیه در دمای پایین

-20

-15

-10

°C

شرایط آزاد شدن

دمای هوا به 50 درجه سانتیگراد کاهش می یابد، شارژ آزاد می شود

9

درجه حرارت

محدوده دمای عملیاتی

-20

/

60

°C

محدوده دمای ذخیره سازی

-20

/

60

°C

10

حفاظت از مدار قطع

قطع مدار نمونه گیری ولتاژ برای خاموش کردن شارژ و تخلیه

حمایت

11

حفاظت از NTC

حفاظت از دمای ترمیستور

حمایت

12

سوئیچ الکترونیکی

سوئیچ الکترونیکی

بدون پشتیبانی

13

حفاظت از قطب معکوس

حمایت

جزئیات عملکرد

1. حفاظت از 4 سری LiFePO4 بسته باتری فراهم می کند
2. در زمان شارژ و تخلیه محافظت می کند
3. توازن بین سلول ها را هوشمندانه پردازش می کند، جریان آن را می توان به طور آزادانه توسط اجزای خارجی تنظیم کرد.
4. با محافظت از جریان بیش از حد و مدار کوتاه با مدار خود سروکار دارد
5. محافظت از مدار الکتریکی از آسیب ناشی از جریان بیش از حد / بیش از حد بار و یا مدار کوتاه
6. از پروتکل SMBUS پشتیبانی کنید
7. از پروتکل بلوتوث پشتیبانی کنید

احتیاط های سیم کشی

ابتدا B- از BMS را به کل ترمینال منفی بسته باتری متصل کنید، سیم کشی B-، B1، B2...، B+، بار خروجی و تخلیه الکترود منفی متصل به P-الکترود مثبت شارژ و تخلیه متصل به کل الکترود مثبت، لطفا سیم اتصال به طور دقیق با توجه به نقشه و استفاده از کابل ضخیم برای اتصال با P+/ C+/ B+ و P-/ C-
