یک ماژول تعادل فعال (Active Balancer) یک واحد است که ولتاژ بین 2 یا بیشتر سلول های متصل به سری را به طور فعال تعادل می دهد.

هر سلول به طور متفاوتی رفتار می کند بسته به مقاومت داخلی که باعث عدم تعادل می شود.حالت شارژ (SOC) و تنوع ولتاژ بین سلول ها افزایش می یابد,

در نتیجه یک سلول دارای SOC بالاتر است، در حالی که سلول دیگری در همان بانک دارای SOC پایین تر است.

در حالی که سلول با SOC پایین تر بیش از حد تخلیه شده است و بنابراین سلول هایی که در مقایسه با سلول های دیگر تخلیه بیشتری دارند.

یک تعادل دهنده فعال کنترل و انتقال جریان بین سلول های داخل یک بانک را انجام می دهد. سلول هایی که SOC بالاتری دارند،به سلول هایی که SOC کمتری دارند، اطمینان حاصل شود که آنها متعادل تر هستند و به طور چشمگیری احتمال بیش از حد شارژ یا تخلیه یک سلول خاص در بانک را کاهش می دهد..



پارامترهای فنی

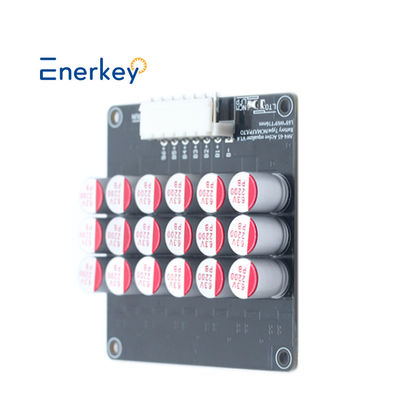

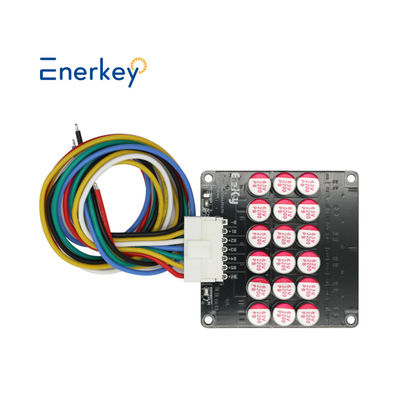

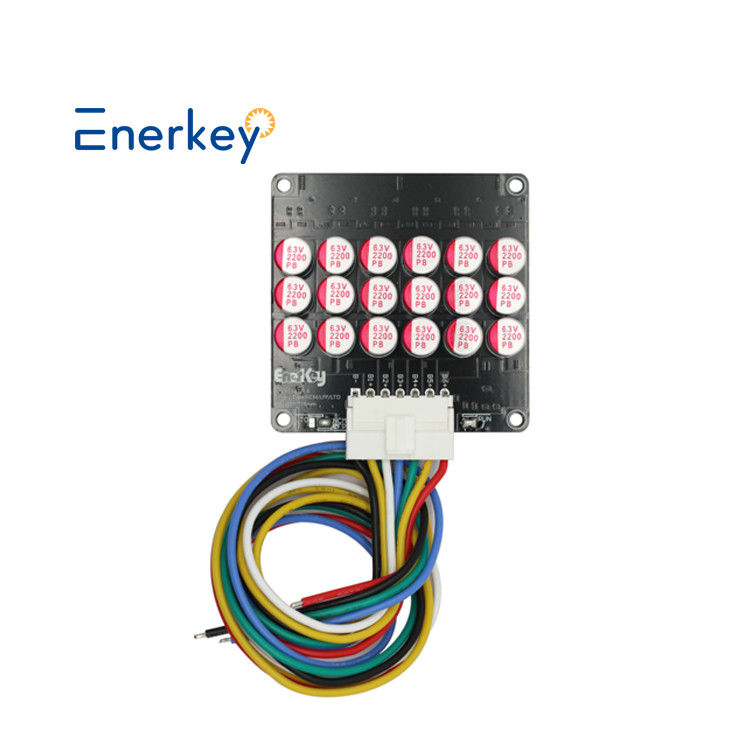

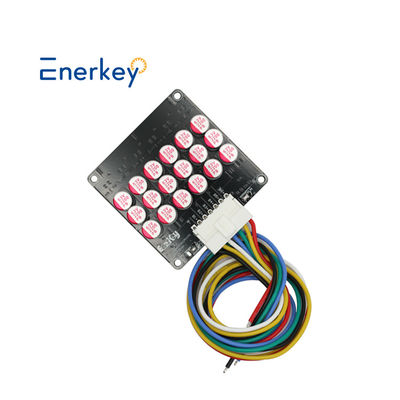

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 توازن دهنده توازن دهنده تهویه دهنده
مدل محصول	EK-C6S5A	EK-C7S5A	EK-C8S5A
رشته های محصول	6S	7S	8S
رشته هاي مناسب	4- 6S	5-7S	6- 8S
محصولاندازه ((ملی متر)	L69*W69*T16	L80*W69.5*T16	L91*W70*T16
وزن با جعبه	0.16 کيلوگرم	0.18 کيلوگرم	0.19 کيلوگرم
نوع باتری	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
ظرفیت مناسب	30ah-300ah
دقت تعادل ولتاژ	5mV (قیمت معمولی)
توازن بالا و پایین	پشتیبانی از آبشار متعادل برای بسته های باتری، به عنوان مثال می تواند آبشار برای 11S، 24S، 36S، 48S.... و غیره
محدوده جمع آوری ولتاژ یک سلول	نسخه NCM/LFP: 2.7V-4.2V
	نسخه LTO: 1.8-4.2V
ولتاژ پایین از ولتاژ خواب محافظت می کند	نسخه NCM/LFP <2.7V
	نسخه LTO<1.8V
تحت محافظت ولتاژ ولتاژ تعادل رو شروع کن	نسخه NCM/LFP: 2.835V
	نسخه LTO: 1.89V
روش تعادل	ثبت اختراع شده (نمره ثبت اختراع: ZL 2019 1 1259513.3) معماری متعادل روش خازن مناسب ، کل بسته باتری در همان زمان متعادل می شود. برای تعادل خودکار (پیش فرض) به باتری متصل شوید. می توانید یک سوئیچ برای روشن کردن یا خاموش کردن تعادل دستی اضافه کنید.
جریان تعادل	0.1V فشار فرقی 1A جریان متعادل
	فشار دیفرانسیل متناسب با جریان تعادل است.
	حداکثر جریان عملیاتی مجاز 5.5A است
منبع برق خارجی	بدون نیاز به منبع برق خارجی
	متکی به انتقال انرژی داخلی باتری برای دستیابی به تعادل موجود است.
جریان عملیاتی بی حرکت	7mA، کل رشته انرژی را جذب می کند
در حال حاضر در حالت حالت خواب	0.1mA ((قیمت معمولی)
دمای کار	-20°C ~ +60°C





لیست بسته بندی

 اتصال سیم

A single EK-C6S5A supports the use of 4 and 5 and 6 string battery packs. روش سیم کشی این است که:

EK-C6S5A از بسته های باتری Cascading پشتیبانی می کند. Fox example, 2pcs of 6s cascade to 11s, see below drawing:

توجه:همانطور که در نمودار بالا نشان داده شده است، می تواند چندین پایان مشترک تبادل انرژی وجود داشته باشد تا کارایی تعادل بالاتر باشد.همچنین امکان استفاده از تنها یک انتهای مشترک تبادل انرژی در اتصال دو ماژول وجود دارد..پای های دیگر آزاد معلق هستند و بهتر است تعداد رشته ها را به طور مساوی در هر تخته توزیع کنید.اگر به نمودار آبشار برای رشته های بیشتر نیاز دارید، لطفا با خدمات آنلاین ما تماس بگیرید، ممنون.
