تعادل کننده ها به سیستم های منفعل و فعال طبقه بندی می شوند:

تعادل کننده های منفعل: این سیستم ها بار را با از بین بردن انرژی اضافی از سلول های شارژ شده بیشتر به عنوان گرما برابر می کنند.این فرآیند ساده تر و ارزان تر است اما از نظر انرژی کارآمد نیست زیرا شارژ اضافی دوباره استفاده نمی شود بلکه از بین می رود.

تعادل کننده های فعال: در مقابل، تعادل کننده های فعال انرژی را از سلول هایی با شارژ بالاتر به سلول هایی با شارژ پایین تر توزیع می کنند.این روش نه تنها تعادل را حفظ می کند بلکه انرژی را در سیستم باتری نیز حفظ می کند، باعث افزایش کارایی کلی...

تعادل سلولی منفعل
تعادل سلولی منفعل کاملا متفاوت از همتای فعال آن است. در مدار تعادل منفعل، هیچ انتقال بار از سلول بالا به سلول پایین وجود ندارد. در عوض،تمام انرژی اضافی سلول بالا به شکل گرما از بین می رود.

این کار با اضافه کردن مقاومت ها در مقابل سلول انجام می شود. انرژی اضافی تا زمانی که حالت شارژ سلول بالا با SOC سلول پایین مطابقت داشته باشد، سوخته می شود.

دو نوع مدار تعادل سلول منفعل وجود دارد:

تعادل توازن ثابت
در تعادل شنتینگ ثابت، مقاومت ها حداکثر ولتاژ را که سلول ها می توانند به آن برسند محدود می کنند. این کار برای جلوگیری از بیش از حد شارژ هر سلول انجام می شود. هر زمان که هر سلول به حداکثر ولتاژ برسد،انرژی اضافی به مقاومت شنت داده می شود..

این انرژی را به شکل گرما از بین می برد.

تعادل شاتینگ سوئیچ
تعادل شنتینگ سوئیچ با استفاده از چندین سوئیچ و یک سنسور ولتاژ انجام می شود. سنسور ولتاژ برای نظارت بر سطح شارژ در هر سلول نصب شده است.دو حالت وجود داره - حس کن و ولتاژحالت مداوم اجازه می دهد سلول در شرایط کار عادی کار کند.

حالت سنجش سنسورهای ولتاژ را روشن می کند و هرگونه نابرابری را با مقاومت ها متعادل می کند. تعادل شنتینگ سوئیچ یک گزینه خوب برای سلول های باتری با جریان شارژ و تخلیه پایین است.



پارامترهای فنی

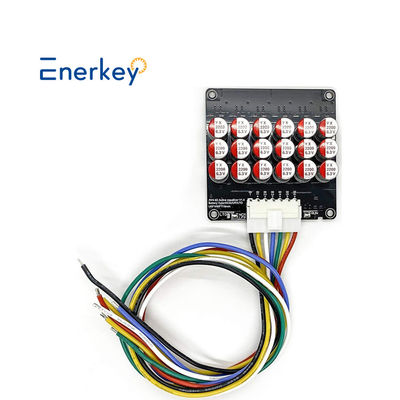

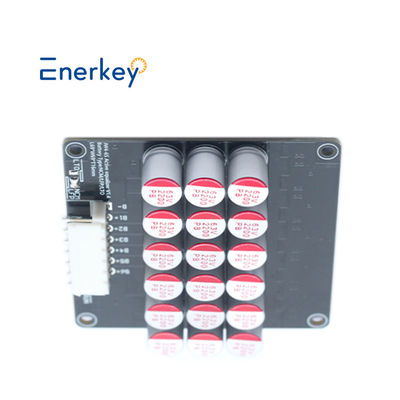

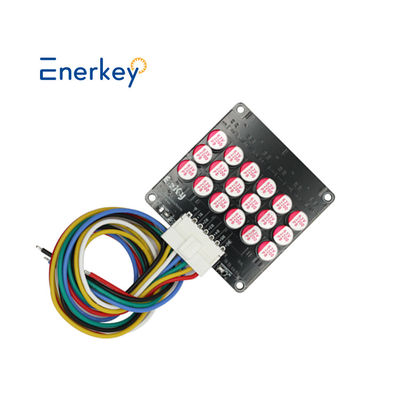

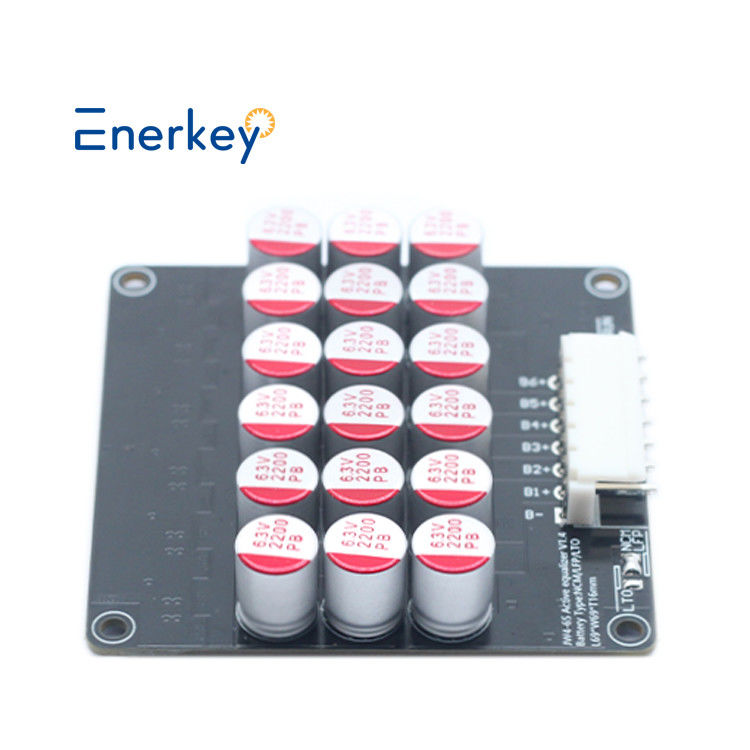

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 توازن دهنده توازن دهنده تهویه دهنده
مدل محصول	EK-C6S5A	EK-C7S5A	EK-C8S5A
رشته های محصول	6S	7S	8S
رشته هاي مناسب	4- 6S	5-7S	6- 8S
محصولاندازه ((ملی متر)	L69*W69*T16	L80*W69.5*T16	L91*W70*T16
وزن با جعبه	0.16 کيلوگرم	0.18 کيلوگرم	0.19 کيلوگرم
نوع باتری	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
ظرفیت مناسب	30ah-300ah
دقت تعادل ولتاژ	5mV (قیمت معمولی)
توازن بالا و پایین	پشتیبانی از آبشار متعادل برای بسته های باتری، به عنوان مثال می تواند آبشار برای 11S، 24S، 36S، 48S.... و غیره
محدوده جمع آوری ولتاژ یک سلول	نسخه NCM/LFP: 2.7V-4.2V
	نسخه LTO: 1.8-4.2V
ولتاژ پایین از ولتاژ خواب محافظت می کند	نسخه NCM/LFP <2.7V
	نسخه LTO<1.8V
تحت محافظت ولتاژ ولتاژ تعادل رو شروع کن	نسخه NCM/LFP: 2.835V
	نسخه LTO: 1.89V
روش تعادل	ثبت اختراع شده (نمره ثبت اختراع: ZL 2019 1 1259513.3) معماری متعادل روش خازن مناسب ، کل بسته باتری در همان زمان متعادل می شود. برای تعادل خودکار (پیش فرض) به باتری متصل شوید. می توانید یک سوئیچ برای روشن کردن یا خاموش کردن تعادل دستی اضافه کنید.
جریان تعادل	0.1V فشار فرقی 1A جریان متعادل
	فشار دیفرانسیل متناسب با جریان تعادل است.
	حداکثر جریان عملیاتی مجاز 5.5A است
منبع برق خارجی	بدون نیاز به منبع برق خارجی
	متکی به انتقال انرژی داخلی باتری برای دستیابی به تعادل موجود است.
جریان عملیاتی بی حرکت	7mA، کل رشته انرژی را جذب می کند
در حال حاضر در حالت حالت خواب	0.1mA ((قیمت معمولی)
دمای کار	-20°C ~ +60°C





لیست بسته بندی

 اتصال سیم

A single EK-C6S5A supports the use of 4 and 5 and 6 string battery packs. روش سیم کشی این است که:

EK-C6S5A از بسته های باتری Cascading پشتیبانی می کند. Fox example, 2pcs of 6s cascade to 11s, see below drawing:

توجه:همانطور که در نمودار بالا نشان داده شده است، می تواند چندین پایان مشترک تبادل انرژی وجود داشته باشد تا کارایی تعادل بالاتر باشد.همچنین امکان استفاده از تنها یک انتهای مشترک تبادل انرژی در اتصال دو ماژول وجود دارد..پای های دیگر آزاد معلق هستند و بهتر است تعداد رشته ها را به طور مساوی در هر تخته توزیع کنید.اگر به نمودار آبشار برای رشته های بیشتر نیاز دارید، لطفا با خدمات آنلاین ما تماس بگیرید، ممنون.
