در تعادل فعال، انرژی از سلول شارژ شده ترین گرفته می شود و به سلول های کم شارژ تر منتقل می شود، معمولا از طریق تبدیل کننده های مبتنی بر خازن، مبتنی بر محرک یا DC-DC.

تعادل فعال تلاش برای توزیع مجدد انرژی از سلول های شارژ کامل به آنهایی که دارای حالت شارژ پایین تر هستند.انرژی می تواند از یک سلول در SOC بالاتر با تغییر یک خازن مخزن در مدار با سلول خونریزی,

سپس خازن را قطع کرده و دوباره به یک سلول با SOC پایین تر یا از طریق یک کنورتر DC-to-DC متصل به کل بسته متصل می شود.هنوز هم مقداری انرژی به عنوان گرما هدر می رودبا وجود مزاياي واضح،

هزینه های اضافی و پیچیدگی یک توپولوژی تعادل فعال می تواند قابل توجه باشد و همیشه بسته به برنامه کاربردی منطقی نیست.

یک نوع دیگر که گاهی اوقات در بسته های باتری دوچرخه های الکتریکی استفاده می شود، از یک کانکتور چند پین با مقاومت و دیود به صورت سری در هر گره استفاده می کند:به عنوان قطرات شناخته شده شارژر پس از آن یا یک جریان تخلیه مناسب اعمال می شود و یا شارژ سلول های ضعیف تا زمانی که همه آنها را خواندن ولتاژ پایانی بار یکسان.

این مزیت کاهش کمی وزن بسته و کاهش جذب انگل ها و همچنین امکان تعادل چند نقطه ای را دارد.



پارامترهای فنی

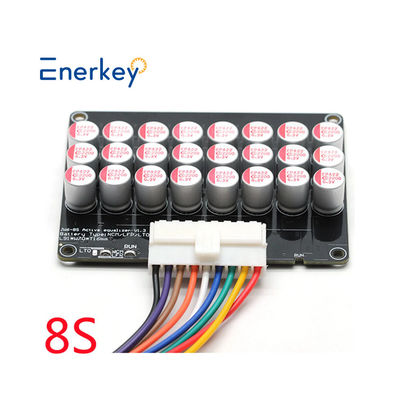

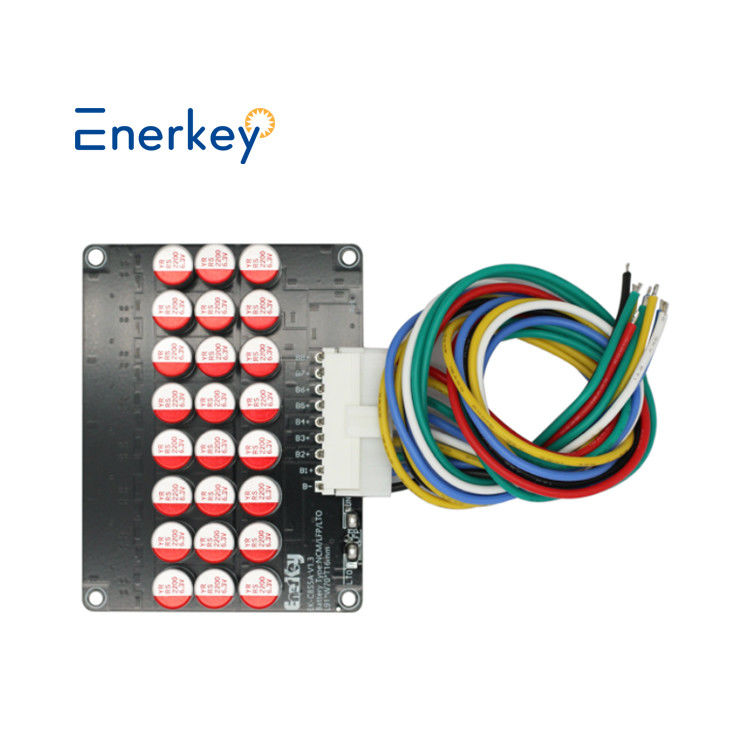

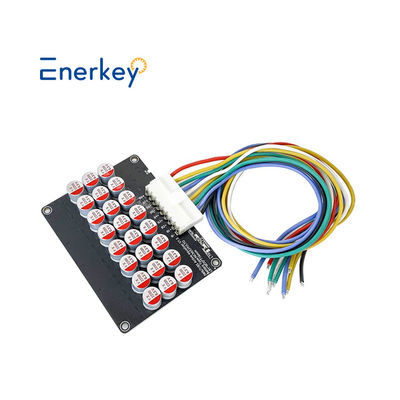

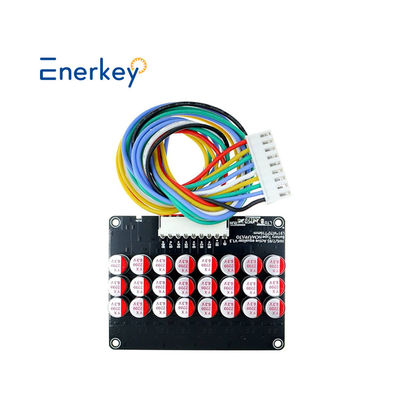

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 توازن دهنده توازن دهنده تهویه دهنده
مدل محصول	EK-C6S5A	EK-C7S5A	EK-C8S5A
رشته های محصول	6S	7S	8S
رشته هاي مناسب	4- 6S	5-7S	6- 8S
محصولاندازه ((ملی متر)	L69*W69*T16	L80*W69.5*T16	L91*W70*T16
وزن با جعبه	0.16 کيلوگرم	0.18 کيلوگرم	0.19 کيلوگرم
نوع باتری	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
ظرفیت مناسب	30ah-300ah
دقت تعادل ولتاژ	5mV (قیمت معمولی)
توازن بالا و پایین	پشتیبانی از آبشار متعادل برای بسته های باتری، به عنوان مثال می تواند آبشار برای 11S، 24S، 36S، 48S.... و غیره
محدوده جمع آوری ولتاژ یک سلول	نسخه NCM/LFP: 2.7V-4.2V
	نسخه LTO: 1.8-4.2V
ولتاژ پایین از ولتاژ خواب محافظت می کند	نسخه NCM/LFP <2.7V
	نسخه LTO<1.8V
تحت محافظت ولتاژ ولتاژ تعادل رو شروع کن	نسخه NCM/LFP: 2.835V
	نسخه LTO: 1.89V
روش تعادل	ثبت اختراع شده (نمره ثبت اختراع: ZL 2019 1 1259513.3) معماری متعادل روش خازن مناسب ، کل بسته باتری در همان زمان متعادل می شود. برای تعادل خودکار (پیش فرض) به باتری متصل شوید. می توانید یک سوئیچ برای روشن کردن یا خاموش کردن تعادل دستی اضافه کنید.
جریان تعادل	0.1V فشار فرقی 1A جریان متعادل
	فشار دیفرانسیل متناسب با جریان تعادل است.
	حداکثر جریان عملیاتی مجاز 5.5A است
منبع برق خارجی	بدون نیاز به منبع برق خارجی
	متکی به انتقال انرژی داخلی باتری برای دستیابی به تعادل موجود است.
جریان عملیاتی بی حرکت	7mA، کل رشته انرژی را جذب می کند
در حال حاضر در حالت حالت خواب	0.1mA ((قیمت معمولی)
دمای کار	-20°C ~ +60°C





لیست بسته بندی

 اتصال سیم

یک واحد EK-C8S5A از استفاده از بسته های باتری 6 و 7 و 8 رشته پشتیبانی می کند. روش سیم کشی به شرح زیر است:

EK-C8S5A از بسته های باتری Cascading پشتیبانی می کند. Fox مثال، 3pcs از 8s Cascade به 20s، در زیر نقاشی را ببینید:

توجه:همانطور که در نمودار بالا نشان داده شده است، می تواند چندین پایان مشترک تبادل انرژی وجود داشته باشد تا کارایی تعادل بالاتر باشد.همچنین امکان استفاده از تنها یک انتهای مشترک تبادل انرژی در اتصال دو ماژول وجود دارد..پای های دیگر آزاد معلق هستند و بهتر است تعداد رشته ها را به طور مساوی در هر تخته توزیع کنید.اگر به نمودار آبشار برای رشته های بیشتر نیاز دارید، لطفا با خدمات آنلاین ما تماس بگیرید، ممنون.
