مدار تعادل لیتیوم
در یک باتری با تراشه تعادل، تراشه به سادگی ولتاژ سلول های فردی در باتری را در حالی که شارژ می شود، تعادل می دهد.یک باتری زمانی متعادل در نظر گرفته می شود که تمام ولتاژ های سلول در محدوده ای کوچک از تحمل یکدیگر باشند..
دو نوع تعادل سلولی وجود دارد، فعال و منفعل. Active balancing occurs by using cels with high votages to charge cells with lowelvoltages thereby reducing the voltage difference between the cells until all cells are closely matched and the battery is fully chared.

تعادل منفعلانه، که در تمام باتری های لیتیوم پاور سونیک استفاده می شود، زمانی است که هر سلول دارای مقاومت موازی است که هنگامی که ولتاژ سلول از یک آستانه بالاتر است، روشن می شود.این باعث کاهش جریان در سلول ها با ولتاژ بالا می شود.
چرا تعادل سلول مهم است؟ در باتری های لیتیوم، به محض اینکه کمترین ولتاژ سلول به ولتاژ تخلیه برسد قطع می شود و کل باتری را خاموش می کند.اين ميگه که بعضي از سلول ها از اون سال استفاده نشده انداينرکي، سلول ها وقتي که کار ميکنن تعادل ندارن

کار به محض اینکه سلول با بالاترین ولتاژ به ولتاژ قطع برسد قطع می شود و همه سلول ها به طور کامل شارژ نمی شوند.

چه چیز بدی در این مورد وجود دارد؟ به طور مداوم شارژ و تخلیه یک باتری نامتعادل ظرفیت باتری را در طول زمان کاهش می دهد. این همچنین به این معنی است که برخی از سلول ها به طور کامل شارژ می شوند و دیگران نمی توانند،که منجر به باتری می شود که ممکن است هرگز به حالت شارژ 100٪ نرسد.
تئوری این است که سلول های متعادل با همان سرعت تخلیه می شوند و بنابراین با همان ولتاژ قطع می شوند.سلول های باتری را می توان به طور کامل تطبیق داد تا از ظرفیت باتری محافظت شود و به طور کامل.



پارامترهای فنی

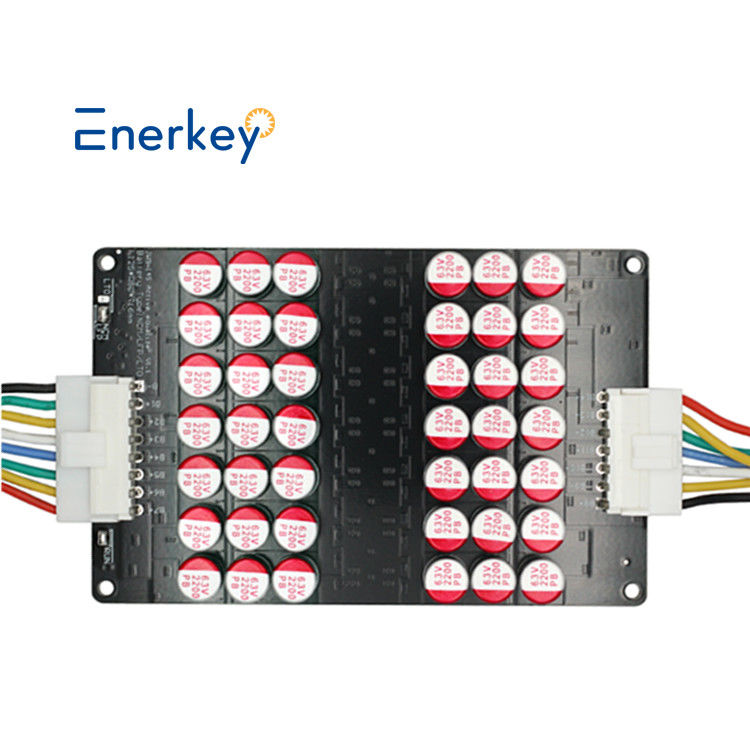

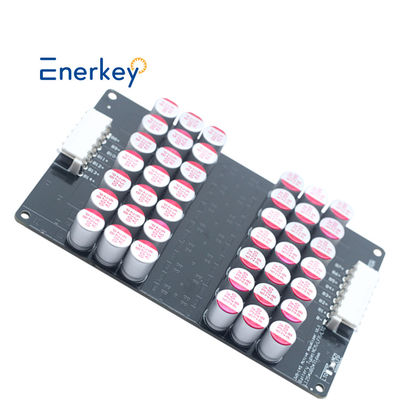

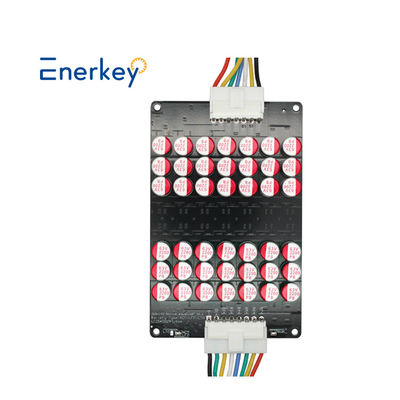

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 توازن دهنده توازن دهنده تهویه دهنده
مدل محصول	EK-C10S5A	EK-C12S5A	EK-C14S5A
رشته های محصول	10S	12S	14S
رشته هاي مناسب	8-10S	9-12S	9-14S
محصولاندازه ((ملی متر)	L114*W70*T16	L137*W70*T16	L125*W80*T16
وزن با جعبه	0.24 کيلوگرم	0.25 کيلوگرم	0.28 کيلوگرم
نوع باتری	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
ظرفیت مناسب	30ah-300ah
دقت تعادل ولتاژ	5mV (قیمت معمولی)
توازن بالا و پایین	پشتیبانی از آبشار متعادل برای بسته های باتری، به عنوان مثال می تواند آبشار برای 11S، 24S، 36S، 48S.... و غیره
محدوده جمع آوری ولتاژ یک سلول	نسخه NCM/LFP: 2.7V-4.2V
	نسخه LTO: 1.8-4.2V
ولتاژ پایین از ولتاژ خواب محافظت می کند	نسخه NCM/LFP <2.7V
	نسخه LTO<1.8V
تحت محافظت ولتاژ ولتاژ تعادل رو شروع کن	نسخه NCM/LFP: 2.835V
	نسخه LTO: 1.89V
روش تعادل	ثبت اختراع شده (نمره ثبت اختراع: ZL 2019 1 1259513.3) معماری متعادل روش خازن مناسب ، کل بسته باتری در همان زمان متعادل می شود. برای تعادل خودکار (پیش فرض) به باتری متصل شوید. می توانید یک سوئیچ برای روشن کردن یا خاموش کردن تعادل دستی اضافه کنید.
جریان تعادل	0.1V فشار فرقی 1A جریان متعادل
	فشار دیفرانسیل متناسب با جریان تعادل است.
	حداکثر جریان عملیاتی مجاز 5.5A است
منبع برق خارجی	بدون نیاز به منبع برق خارجی
	متکی به انتقال انرژی داخلی باتری برای دستیابی به تعادل موجود است.
جریان عملیاتی بی حرکت	7mA، کل رشته انرژی را جذب می کند
در حال حاضر در حالت حالت خواب	0.1mA ((قیمت معمولی)
دمای کار	-20°C ~ +60°C





لیست بسته بندی

 اتصال سیم

یک واحد EK-C14S5A از استفاده از بسته های باتری 9 و 10 و 11 و 12 و 13 و 14 رشته پشتیبانی می کند. روش سیم کشی به شرح زیر است:



EK-C14S5A از بسته های باتری Cascading پشتیبانی می کند. Fox مثال، 2pcs از 14s Cascade به 27s، در زیر نقاشی را ببینید:

توجه:همانطور که در نمودار بالا نشان داده شده است، می تواند چندین پایان مشترک تبادل انرژی وجود داشته باشد تا کارایی تعادل بالاتر باشد.همچنین امکان استفاده از تنها یک انتهای مشترک تبادل انرژی در اتصال دو ماژول وجود دارد..

سایر پاهای آزاد معلق هستند و بهتر است تعداد رشته ها را به طور مساوی در هر تخته توزیع کنید. اگر به نمودار آبشار برای رشته های بیشتر نیاز دارید، لطفا با خدمات آنلاین ما تماس بگیرید، ممنون.
