روش های تعادل
دو روش اصلی برای تعادل شارژ سلول باتری وجود دارد: تعادل منفعل و فعال.روش طبیعی تعادل منفعل یک رشته از سلول ها در سری می تواند فقط برای باتری های اسید سرب و نیکل استفاده شوداین نوع باتری ها می توانند بدون آسیب دائمی به سلول در شرایط شارژ بیش از حد کم وارد شوند.

هنگامی که شارژ بیش از حد کوچک است، انرژی اضافی با افزایش دمای بدن سلول آزاد می شود. انرژی اضافی می تواند توسط اتصال مدار خارجی موازی با هر سلول آزاد شود.این مدار شامل یک مقاومت قدرت متصل در سری با یک کنترل MOSFET ترانزیستور.

این روش می تواند برای تمام انواع باتری ها استفاده شود، اما برای تعداد کمی از سلول ها در سری موثر است. روش تعادل فعال بر انتقال فعال انرژی بین سلول ها مبتنی است.این روش تعادل بستگی به ویژگی های شیمیایی سلول ها ندارد، و می تواند برای اکثر انواع باتری های مدرن استفاده شود.

انواع مختلفی از روش های تعادل فعال بر اساس نوع انتقال انرژی وجود دارد. انتقال انرژی می تواند از یک سلول به کل باتری، از کل باتری به یک سلول،یا از سلول به سلولهر انتقال انرژی بر اساس نوع تبدیل DC به DC اختصاص داده شده است.

انرژی از قوی ترین سلول به کل باتری یا سلول های دیگر و از باتری یا سلول های دیگر به ضعیف ترین سلول منتقل می شود.



پارامترهای فنی

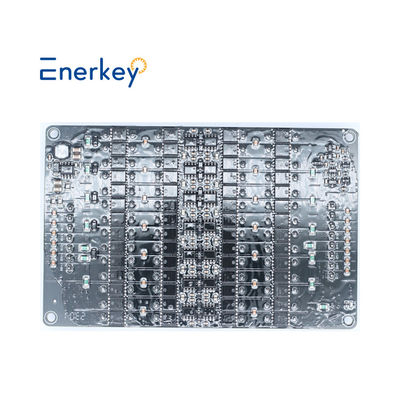

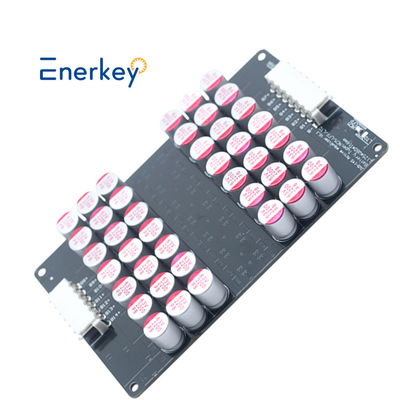

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 توازن دهنده توازن دهنده تهویه دهنده
مدل محصول	EK-C10S5A	EK-C12S5A	EK-C14S5A
رشته های محصول	10S	12S	14S
رشته هاي مناسب	8-10S	9-12S	9-14S
محصولاندازه ((ملی متر)	L114*W70*T16	L137*W70*T16	L125*W80*T16
وزن با جعبه	0.24 کيلوگرم	0.25 کيلوگرم	0.28 کيلوگرم
نوع باتری	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
ظرفیت مناسب	30ah-300ah
دقت تعادل ولتاژ	5mV (قیمت معمولی)
توازن بالا و پایین	پشتیبانی از آبشار متعادل برای بسته های باتری، به عنوان مثال می تواند آبشار برای 11S، 24S، 36S، 48S.... و غیره
محدوده جمع آوری ولتاژ یک سلول	نسخه NCM/LFP: 2.7V-4.2V
	نسخه LTO: 1.8-4.2V
ولتاژ پایین از ولتاژ خواب محافظت می کند	نسخه NCM/LFP <2.7V
	نسخه LTO<1.8V
تحت محافظت ولتاژ ولتاژ تعادل رو شروع کن	نسخه NCM/LFP: 2.835V
	نسخه LTO: 1.89V
روش تعادل	ثبت اختراع شده (نمره ثبت اختراع: ZL 2019 1 1259513.3) معماری متعادل روش خازن مناسب ، کل بسته باتری در همان زمان متعادل می شود. برای تعادل خودکار (پیش فرض) به باتری متصل شوید. می توانید یک سوئیچ برای روشن کردن یا خاموش کردن تعادل دستی اضافه کنید.
جریان تعادل	0.1V فشار فرقی 1A جریان متعادل
	فشار دیفرانسیل متناسب با جریان تعادل است.
	حداکثر جریان عملیاتی مجاز 5.5A است
منبع برق خارجی	بدون نیاز به منبع برق خارجی
	متکی به انتقال انرژی داخلی باتری برای دستیابی به تعادل موجود است.
جریان عملیاتی بی حرکت	7mA، کل رشته انرژی را جذب می کند
در حال حاضر در حالت حالت خواب	0.1mA ((قیمت معمولی)
دمای کار	-20°C ~ +60°C





لیست بسته بندی

 اتصال سیم

یک واحد EK-C14S5A از استفاده از بسته های باتری 9 و 10 و 11 و 12 و 13 و 14 رشته پشتیبانی می کند. روش سیم کشی به شرح زیر است:



EK-C14S5A از بسته های باتری Cascading پشتیبانی می کند. Fox مثال، 2pcs از 14s Cascade به 27s، در زیر نقاشی را ببینید:

توجه:همانطور که در نمودار بالا نشان داده شده است، می تواند چندین پایان مشترک تبادل انرژی وجود داشته باشد تا کارایی تعادل بالاتر باشد.همچنین امکان استفاده از تنها یک انتهای مشترک تبادل انرژی در اتصال دو ماژول وجود دارد..

سایر پاهای آزاد معلق هستند و بهتر است تعداد رشته ها را به طور مساوی در هر تخته توزیع کنید. اگر به نمودار آبشار برای رشته های بیشتر نیاز دارید، لطفا با خدمات آنلاین ما تماس بگیرید، ممنون.
