| نام تجاری: | Enerkey |
| شماره مدل: | EK-iD100V150V200V/150A260A300A |
| مقدار تولیدی: | 10 عدد |
| قیمت: | $33.5-$89.8 |
| جزئیات بسته بندی: | جعبه کاغذی قوی + فوم EVA |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |

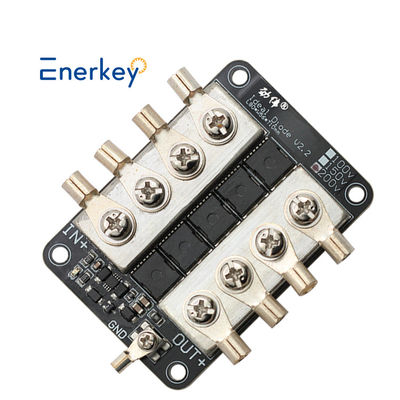

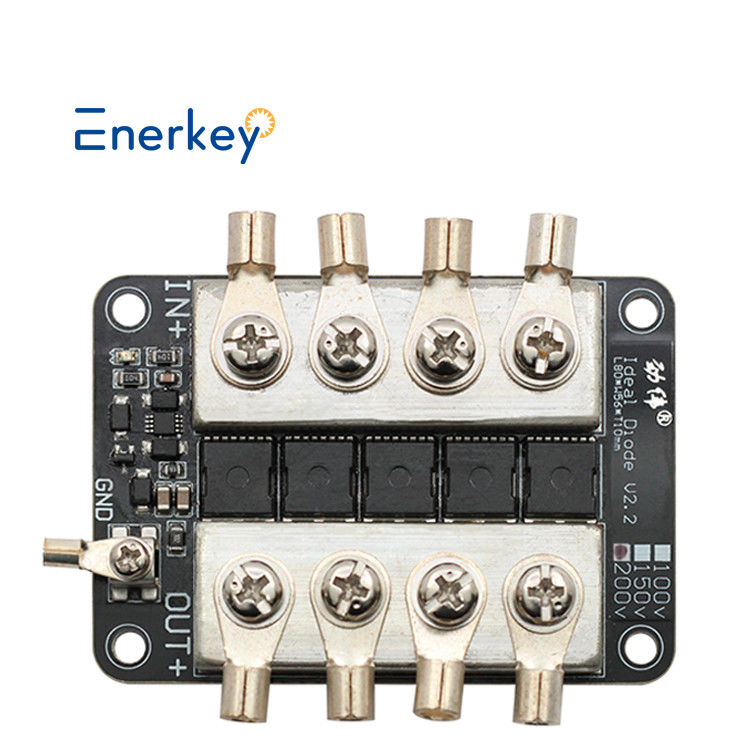

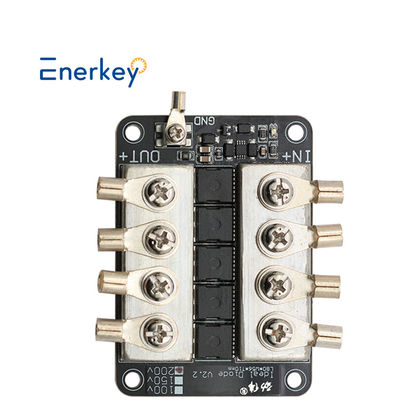

100 ولت 150 ولت 200 ولت / 150 ولت / 150 ولت 260 ولت 300 ولت ماژول دیود ایده آل برای ایستگاه پایه خورشیدی فتوولتائیک کنترل صنعتی اتومبیل الکتریکی
اصول پشت مدل دیود ایده آل
اصول کار دیود ایده آل بر روی رفتار اساسی اتصال های P-N و مواد نیمه هادی است.
هنگامی که ولتاژ مثبت به یک اتصال P-N اعمال می شود (تغییر جلو) ، اکثر حامل های بار در نیمه هادی های نوع N و P به سمت اتصال فشار می آورند.کاهش منطقه ی کاهش و اجازه ی جریان جریان.
در مقابل، هنگامی که ولتاژ منفی اعمال می شود (تغییر معکوس) ، حامل های بیشتر شارژ از تقاطع دور می شوند، منطقه کم شدن را افزایش می دهند و از هر گونه جریان فعلی جلوگیری می کنند.
ویژگی های اصلی دیود ایده آل
با توجه به تمام تئوری ها، مهم است که این ویژگی های دیود ایده آل را به یاد داشته باشید:
|
Enerkey ماژول دیود ایده آل 100V 150V 200V / 150A 260A 300A ایستگاه پایه خورشیدی فتوولتائیک کنترل صنعتی باتری اتومبیل الکتریکی در موازی برای شارژ باتری
|
|||
| مدل محصول |
EK-iD100V150A EK-iD150V150A EK-iD200V150A |
EK-iD100V260A EK-iD150V260A EK-iD200V260A |
EK-iD100V300A EK-iD150V300A EK-iD200V300A |
|
محدوده ولتاژ کاری
|
30 تا 100 ولت
30 تا 150 ولت
30 تا 200 ولت
|
30 تا 100 ولت
30 تا 150 ولت
30 تا 200 ولت
|
30 تا 100 ولت
30 تا 150 ولت
30 تا 200 ولت
|
|
محصولاندازه ((ملی متر)
|
L80*W56*T15
|
L80*W56*T15 |
L80*W56*T15 |
|
وزن با جعبه
|
0.1 کیلوگرم
0.11 کيلوگرم
0.12 کيلوگرم
|
0.1 کیلوگرم
0.11 کيلوگرم
0.12 کيلوگرم
|
0.1 کیلوگرم
0.11 کيلوگرم
0.12 کيلوگرم
|
| مقدار MOS | 5 | 8 | 10 |
|
نوع باتری
|
NCM/LFP/LTO
|
NCM/LFP/LTO |
NCM/LFP/LTO
|
|
جریان مداوم
|
150A
|
260A | 300A |
| حداکثر جریان شروع | 150A | 260A | 300A |
|
جریان عملیاتی بی حرکت
|
<0.5mA
|
||
|
ضخامت ورق مس
|
2.0 اونس
|
||
|
مواد PCB |
صفحه آلومینیومی
|
||
| مقاومت داخلی مداوم | NA | ||
| اصل کار | ورودی و خروجی معادل دیودها هستند. آن را تشخیص می دهد که ولتاژ خروجی بزرگتر از ورودی است و بلافاصله خروجی را خاموش می کند.ارزش تشخیص در سطح میلی ولت است و سرعت پاسخ بسیار سریع است. | ||
|
درخواست
|
1پانل های خورشیدی مانع بازگشت جریان (ضد جریان) می شوند.
2. شارژ باتری مانع از بازگشت جریان می شود (ضد جریان) (ضد جریان) 3. ولتاژ ثابت DC-DC و خروجی ماژول جریان ثابت مانع از بازگشت جریان می شود 4موارد دیگر که نیاز به پیشگیری از جریان برگشت دارد (ضد جریان برگشت) |
||

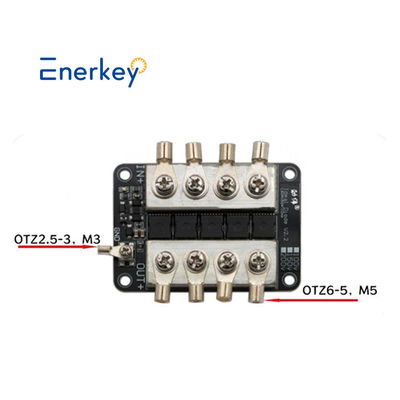

| لوازم | لوله ترمینال؛ IN+/OUT+ لوله پایانی: OTZ6-5، پیچ M5 GND: GND: OTZ2.5-3، پیچ M3 |
||
|
دمای کار
|
-40°C ~ +60°C
|
||
توجه ویژه:
1. این نسخه آخرین نسخه بهینه شده است. ماژول اگر قطب مثبت و منفی به طور معکوس متصل شوند، که ایمنی نصب را بهبود می بخشد، سوخته نمی شود.
2دیود ایده آل یک دیود با مقاومت داخلی بسیار کم است که به عنوان نام نشان می دهد. کاهش ولتاژ هدایت دیود های معمولی بیش از 0.6V است.افت ولتاژ رسانایی دیود ایده آل تقریباً ناچیز است.
3. لایه ورق مس و لایه پایه آلومینیوم از آثار PCB بستر آلومینیوم با ولتاژ مقاومت 1000V عایق بندی شده است ، بنابراین نیازی به نگرانی در مورد مشکلات خرابی نیست.
رسانایی حرارتی 20 برابر سریعتر از فیبر شیشه ای FR4 است و می تواند مستقیماً به سینک گرما بزرگ متصل شود.
4. اين ماژول ديود ايده دار نمي تونه در مدار هاي راست ساز استفاده بشه
سوال1: چرا شما رو انتخاب کردیم؟
* ما می توانیم خدمات پس از فروش کارآمد را با بیش از 10 سال پشتیبانی فنی قوی به شما ارائه دهیم.
* محصولات FCC، CE، ROHS و سایر گواهینامه های استاندارد بین المللی را گذراندند.
* ما می توانیم شما را با قیمت کارخانه ارائه، به شما خوش آمدید به بازدید از کارخانه و فرآیند تولید ما.
Q2. طیف محصول شما (نوع) چیست؟
*ما عمدتا سیستم های مدیریت باتری را در زمینه باتری های قدرت، باتری های ذخیره سازی انرژی و باتری های مصرفی انجام می دهیم.
* عمدتا برای باتری های LFP، Li-ino و LTO استفاده می شود.
س3: از کجا بدونم که باتری من از چه نوع ماده و نوعی ساخته شده؟
*لطفا به بدن باتری نگاه کنید، اگر ولتاژ عادی باتری شما 3.2V نشان می دهد، باتری LiFePo4 است.
*اگر ولتاژ عادی باتری شما 3.6 ولت یا 3.7 ولت باشد، این باتری باتری لیتیوم یا Lto است.
سوال4، حداقل سفارش دارید؟
میشه سفارشی کرد؟ زمان پیشرو برای نمونه ها و دسته ها چقدر است؟
*حداقل مقدار سفارش ما 1 قطعه است، سفارشی سازی ODM در دسترس است.
* 1 ~ 3 روز تحویل نمونه های موجود، 3 ~ 10 روز تحویل نمونه های سفارشی.
س5: اگه نتونم ازش استفاده کنم چي؟
* محصولات معمولی دارای ویدئوهای آموزشی هستند، ما همچنین می توانیم از راهنمای آنلاین تماس ویدئویی از مهندسان پشتیبانی کنیم.
شرایط پرداخت شما چیست؟
* ما انتقال بانکی و پرداخت نقدی را می پذیریم، همه قابل مذاکره هستند. روش پرداخت: ویزا، مسترکارد، T/T، PayPal، APPLE_PAY، GOOGLE_PAY، GC_REAL_TIME_BANK_TRANSFER، RMB
سوال 7: چطور کیفیت را تضمین می کنید؟
* تمام محصولات ما تحت آزمایشات آزمایشگاهی حرفه ای 100٪ و همچنین آزمایش های تکراری پیری قرار می گیرند.
* FCC، CE، ROHS و سایر گواهینامه های استاندارد بین المللی به دست آمده است.
* ارائه 3 سال پس از فروش خدمات گارانتی. واحدهای اضافی رایگان برای تعویض در 3 سال.
سوال ۸: چگونه یک BMS مناسب برای باتری خود را انتخاب کنیم؟
* بسته به ولتاژ و جریان که با باتری شما مطابقت دارد، می توانید با خدمات مشتری ما مشورت کنید و ما آن را برای شما با مناسب ترین سیستم مدیریت باتری فراهم می کنیم.
سوال9، چطور ميتونم باهاتون تماس بگيرم؟
* ما 7x24 ساعت خدمات آنلاین، لطفا به ما یک پیام آنلاین.
*شما همچنین می توانید از طریق ایمیل، واتساپ، وی چت و غیره با ما تماس بگیرید.
|
|
