ماژول دیود ایده‌آل جریان بالا 60 ولت 280 آمپر برای شارژ پنل‌های خورشیدی و جلوگیری از جریان برگشتی

نام تجاری:	Enerkey
شماره مدل:	EK-ID60v280a
مقدار تولیدی:	10 عدد
قیمت:	$49.8-$59.8
جزئیات بسته بندی:	جعبه کاغذی قوی + فوم EVA
شرایط پرداخت:	L/C، D/A، D/P، T/T، Western Union، MoneyGram

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

شينزين، چين

گواهی:

ISO9001/CE/ROHS

نام محصول:

دیود ایده آل 60V 280a

ضخامت مس:

3 اونس

برنامه 1:

شارژ باتری ضد بک پر شدن

ضخامت تخته:

3.0mm

برنامه 2:

منبع تغذیه در فضای باز

دامنه ولتاژ عملیاتی مجاز:

9-60 ولت

نوع باتری:

بسته باتری لیتیوم/Lifepo4/Lto

جریان مداوم مجاز:

0-280A

ماده پایه:

بستر آلومینیوم

پایان سطحی:

HASL بدون سرب

اندازه محصول:

L113*W60*T28mm

وزن با بسته:

0.51 کیلوگرم

قابلیت ارائه:

10000 عدد در روز

برجسته کردن:

ماژول دیود 80 ولت,ماژول دیود 200A,دیود ایده آل 80 ولت با جریان بالا

Diode Module 200A

High Current Ideal Diode 80V

توضیحات محصول

برد دیود جریان بالا 60 ولت 280 آمپر ماژول دیود ایده آل شارژ ضد جریان برگشتی اتصال موازی پنل های خورشیدی

توضیحات محصول

محدودیت های نظریه در دیودهای ایده آل
در حالی که نظریه دیود ایده آل در ایجاد درک از عملکرد دیود بسیار مفید است، به همان اندازه مهم است که محدودیت های آن را در مورد دیودهای واقعی و فیزیکی تصدیق کنیم. در اینجا برخی از محدودیت های کلیدی آورده شده است:

افت ولتاژ مستقیم: بر خلاف یک دیود ایده آل، یک دیود واقعی برای هدایت در بایاس مستقیم به یک ولتاژ حداقل مشخص نیاز دارد. این معمولاً 0.7 ولت برای دیودهای سیلیکونی و 0.3 ولت برای دیودهای ژرمانیومی است که به عنوان ولتاژ آستانه یا ولتاژ قطع شناخته می شود.
جریان نشتی معکوس: در بایاس معکوس، یک دیود ایده آل تمام جریان ها را مسدود می کند، اما یک دیود واقعی مقدار کمی جریان را مجاز می کند که به آن جریان نشتی معکوس می گویند.
مقاومت: یک دیود واقعی در هنگام بایاس مستقیم دارای مقاومت کمی اما قابل توجه است که در مدل دیود ایده آل نادیده گرفته می شود.
زمان انتقال: تغییر از هدایت به عدم هدایت در یک دیود واقعی آنی نیست، همانطور که در یک دیود ایده آل است.

ماهیت دقیق عملکرد دیود توسط معادله دیود شاکلی هدایت می شود. بنابراین، برای تجزیه و تحلیل و طراحی مدارهای دیود دقیق، به ویژه برای کاربردهای با فرکانس بالا، باید این محدودیت ها را در نظر گرفت.

حتی اگر استفاده از مدل دیود ایده آل راحت باشد، گنجاندن این اصلاحات دنیای واقعی، مطالعه و کاربرد دیودها را دقیق تر و قابل اعتمادتر می کند.

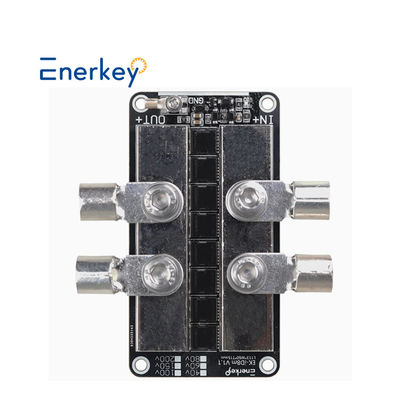

ماژول دیود ایده‌آل جریان بالا 60 ولت 280 آمپر برای شارژ پنل‌های خورشیدی و جلوگیری از جریان برگشتی 0

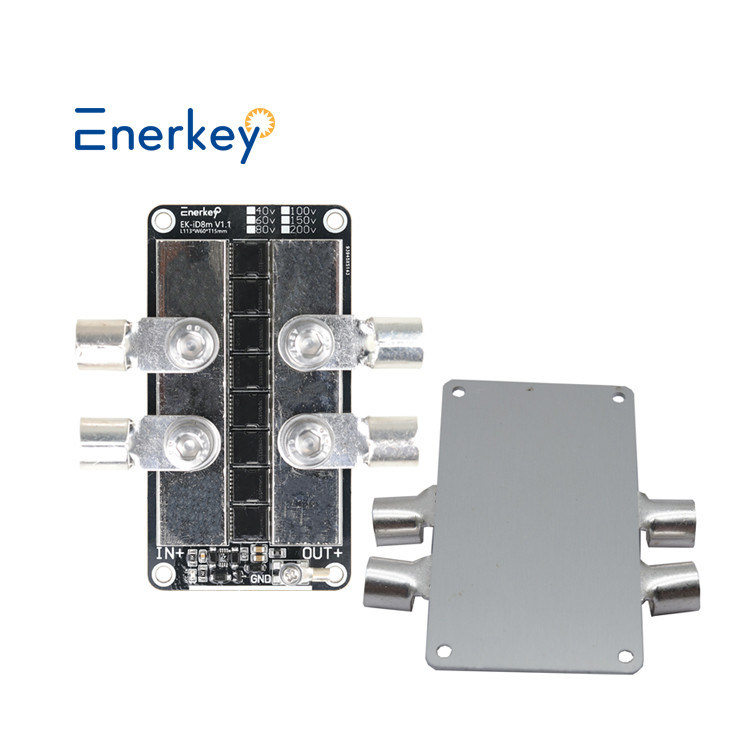

ماژول دیود ایده‌آل جریان بالا 60 ولت 280 آمپر برای شارژ پنل‌های خورشیدی و جلوگیری از جریان برگشتی 1

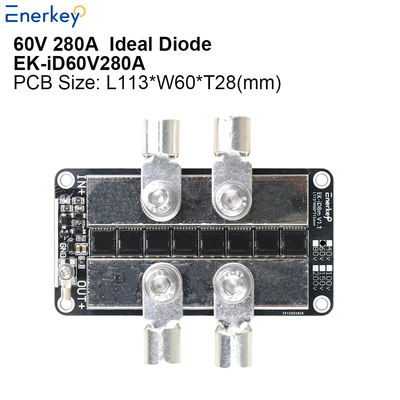

ماژول دیود ایده‌آل جریان بالا 60 ولت 280 آمپر برای شارژ پنل‌های خورشیدی و جلوگیری از جریان برگشتی 2

ماژول دیود ایده‌آل جریان بالا 60 ولت 280 آمپر برای شارژ پنل‌های خورشیدی و جلوگیری از جریان برگشتی 3

ماژول دیود ایده‌آل جریان بالا 60 ولت 280 آمپر برای شارژ پنل‌های خورشیدی و جلوگیری از جریان برگشتی 4

ماژول دیود ایده‌آل جریان بالا 60 ولت 280 آمپر برای شارژ پنل‌های خورشیدی و جلوگیری از جریان برگشتی 5

پارامترهای فنی

ماژول دیود ایده آل Enerkey 40V 60V 80V 100V 150V 200V 280A ایستگاه پایه خورشیدی فتوولتائیک کنترل صنعتی باتری خودروی برقی به موازات برای شارژ باتری ضد پر شدن
مدل محصول	EK-iD40V280A EK-iD60V280A	EK-iD80V280A	EK-iD100V280A EK-iD150V280A EK-iD200V280A
محدوده ولتاژ کاری	40V280A: 9-40V 60V280A: 9-60V	9-80V	100V280A: 9-100V 150V280A: 9-150V 200V280A: 9-280V
محصول اندازه (میلی متر)	L113W60T28	L113W60T28	L113W60T28
وزن با جعبه	0.5 کیلوگرم	0.51 کیلوگرم	0.55 کیلوگرم
تعداد MOS	8	8	8
نوع باتری	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
جریان پیوسته	280A	280A	280A
جریان شروع اوج	280A	280A	280A
جریان کارکرد ساکن	0.6-1.5mA
ضخامت فویل مسی	3.0 اونس
مواد PCB	صفحه آلومینیومی
مقاومت داخلی در حال انجام	NA
اصل کار	ورودی و خروجی معادل دیود هستند. تشخیص می دهد که ولتاژ خروجی بیشتر از ورودی است و بلافاصله خروجی را خاموش می کند. مقدار تشخیص در سطح میلی ولت است و سرعت پاسخ بسیار سریع است.
کاربرد	1. پنل های خورشیدی از جریان برگشتی جلوگیری می کنند (ضد جریان برگشتی); 2. شارژ باتری از جریان برگشتی جلوگیری می کند (ضد جریان برگشتی) (ضد جریان برگشتی); 3. خروجی ماژول ولتاژ ثابت و جریان ثابت DC-DC از جریان برگشتی جلوگیری می کند 4. موارد دیگری که در آن پیشگیری از جریان برگشتی (ضد جریان برگشتی) مورد نیاز است
لوازم جانبی	پایانه ترمینال*3; پایانه ترمینال IN+/OUT+ : OTZ50-8، پیچ M8 پایانه ترمینال GND : OTZ2.5-3، پیچ M3
دمای کارکرد	-40℃ ~ +60℃

اندازه و لیست بسته بندی و نمودار سیم

ماژول دیود ایده‌آل جریان بالا 60 ولت 280 آمپر برای شارژ پنل‌های خورشیدی و جلوگیری از جریان برگشتی 6

یادداشت ویژه:
1. این نسخه آخرین نسخه بهینه شده است. اگر قطب های مثبت و منفی به صورت معکوس متصل شوند، ماژول نمی سوزد که ایمنی نصب را بهبود می بخشد;
2. یک دیود ایده آل همانطور که از نامش پیداست یک دیود با مقاومت داخلی فوق العاده کم است. افت ولتاژ هدایت یک دیود معمولی بیش از 0.6 ولت است.
افت ولتاژ هدایت یک دیود ایده آل تقریباً ناچیز است.
3. لایه فویل مسی و لایه پایه آلومینیومی مسیر PCB بستر آلومینیومی با ولتاژ مقاومت 1000 ولت عایق بندی شده اند، بنابراین نیازی به نگرانی در مورد مشکلات خرابی نیست.
هدایت حرارتی 20 برابر سریعتر از فیبر شیشه ای FR4 است و می تواند مستقیماً به هیت سینک های بزرگ متصل شود.
4. جریان بیش از حد متوسط یک MOS کمتر از 35A است. ما از یک MOS 300A استفاده می کنیم.
جریان استاندارد واقعی، که امکان عملکرد بار طولانی مدت را فراهم می کند
5. این ماژول دیود ایده آل را نمی توان در مدارهای یکسو کننده استفاده کرد!

ماژول دیود ایده‌آل جریان بالا 60 ولت 280 آمپر برای شارژ پنل‌های خورشیدی و جلوگیری از جریان برگشتی 7
