نام تجاری: | Enerkey |
شماره مدل: | EK-ID100v100a |
مقدار تولیدی: | 10 عدد |
قیمت: | $22.2-$27.81 |
جزئیات بسته بندی: | جعبه کاغذی قوی + فوم EVA |
شرایط پرداخت: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |

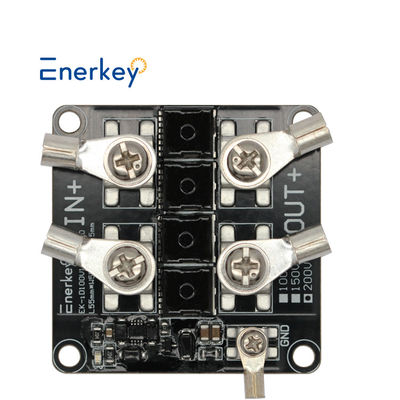

ماژول دیود ایدهآل Enerkey 100V 100A برای ایستگاه پایه خورشیدی فتوولتائیک و شارژر برق DC
در مقایسه با انبوهی از اجزای الکترونیکی که در زمینه الکترونیک با آنها روبرو می شویم، دیود یک جزء نسبتاً ساده است. اساساً، دیود یک جزء است که به جریان اجازه می دهد در یک جهت جریان یابد و آن را در جهت دیگر مسدود می کند.
دیودها به جریان اجازه می دهند در یک جهت بدون تأثیر هیچ امپدانس جریان یابد، در حالی که به طور کامل تمام جریان جریان را در جهت دیگر مسدود می کنند. علاوه بر این، یک تعیین واضح بین این دو حالت عملکرد وجود دارد.
همانطور که گفته شد، جریان عبوری از یک دیود فقط می تواند در یک جهت حرکت کند و ما این حالت را بایاس مستقیم می نامیم. از آنجایی که جریان فقط می تواند در یک جهت (بایاس مستقیم) جریان یابد، ما به طور غیررسمی به دیودها به عنوان شیرهای الکترونیکی یک طرفه فکر می کنیم.
اگر ولتاژ روی یک دیود منفی باشد، هیچ جریانی جریان نخواهد داشت. بنابراین، یک دیود ایده آل به عنوان یک مدار باز ظاهر می شود.
شرایط یا حالاتی که یک دیود معمولی می تواند در آن وجود داشته باشد، بایاس مستقیم یا بایاس معکوس است. در الکترونیک، ما بایاس یا بایاس کردن را به عنوان روشی برای ایجاد مجموعه ای از جریان ها یا ولتاژها در نقاط مختلف یک مدار الکترونیکی برای تنظیم شرایط عملکرد مناسب در یک یا چند جزء الکترونیکی تعریف می کنیم.
اگرچه این یک نسخه ساده شده از پاسخ است، اما هنوز اساساً درست است. دیود یک جزء الکترونیکی است که از یک ماده نیمه هادی نوع P و نوع N تشکیل شده است. ما به آن اتصال p-n می گوییم.
همچنین دارای سیم هایی است که به این دو انتها متصل می شوند که سهولت پیاده سازی را در تقریباً هر مدار الکترونیکی فراهم می کند.

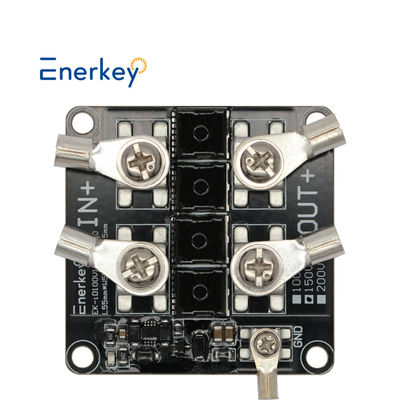

ماژول دیود ایده آل Enerkey 100V 150V 200V 100A ایستگاه پایه خورشیدی فتوولتائیک کنترل صنعتی باتری ماشین برقی به موازات برای جلوگیری از شارژ باتری
|
|||
مدل محصول |
EK-iD100V100A |
EK-iD150V100A |
EK-iD200V100A |
محدوده ولتاژ کاری
|
12-100V
|
12-150V |
12-200V
|
محصول اندازه (میلی متر)
|
L55xW55xT17
|
L55xW55xT17 | L55xW55xT17 |
وزن با جعبه
|
0.4 کیلوگرم
|
0.42 کیلوگرم |
0.45 کیلوگرم
|
مقدار MOS | 4 | 4 | 4 |
نوع باتری
|
NCM/LFP/LTO
|
NCM/LFP/LTO | NCM/LFP/LTO |
جریان پیوسته
|
100A
|
100A | 100A |
حداکثر جریان شروع | 100A | 100A | 100A |
جریان کار آرام
|
0.6-1.5mA
|
||
ضخامت فویل مسی
|
2.0 اونس
|
||

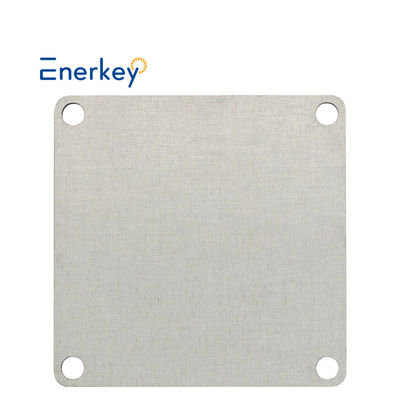

جنس PCB |
صفحه آلومینیومی
|
||
اصل کار | ورودی و خروجی معادل دیودها هستند. تشخیص می دهد که ولتاژ خروجی بیشتر از ورودی است و بلافاصله خروجی را خاموش می کند. مقدار تشخیص در سطح میلی ولت است و سرعت پاسخ بسیار سریع است. | ||
کاربرد
|
1. پنل های خورشیدی از جریان برگشتی جلوگیری می کنند (ضد جریان برگشتی).
2. شارژ باتری از جریان برگشتی جلوگیری می کند (ضد جریان برگشتی) (ضد جریان برگشتی). 3. خروجی ماژول ولتاژ ثابت و جریان ثابت DC-DC از جریان برگشتی جلوگیری می کند 4. موارد دیگری که در آن پیشگیری از جریان برگشتی (ضد جریان برگشتی) مورد نیاز است |
||
لوازم جانبی | پایانه ترمینال*5; پایانه ترمینال IN+/OUT+ : OTZ6-5، پیچ M5 پایانه ترمینال GND : OTZ2.5-3، پیچ M3 |
||
دمای عملیاتی
|
-40℃ ~ +60℃
|
یادداشت ویژه:
1. این نسخه آخرین نسخه بهینه شده است. اگر قطب های مثبت و منفی به صورت معکوس متصل شوند، ماژول نمی سوزد که ایمنی نصب را بهبود می بخشد.
2. دیود ایده آل همانطور که از نامش پیداست یک دیود با مقاومت داخلی فوق العاده کم است. افت ولتاژ هدایت دیودهای معمولی بیش از 0.6 ولت است. افت ولتاژ هدایت یک دیود ایده آل تقریباً ناچیز است.
3. لایه فویل مسی و لایه پایه آلومینیومی ردیابی های PCB بستر آلومینیومی با ولتاژ مقاومت 1000 ولت عایق بندی شده اند، بنابراین نیازی به نگرانی در مورد مشکلات شکستگی نیست. هدایت حرارتی 20 برابر سریعتر از فیبر شیشه ای FR4 است و می تواند مستقیماً به هیت سینک بزرگ متصل شود.
4. این ماژول دیود ایده آل را نمی توان در مدارهای یکسو کننده استفاده کرد!
5. ماژول گلدان ضد آب دارای یک رادیاتور ضخیم شده است که راندمان اتلاف حرارت بالاتری و گرمایش جریان مداوم کمتری دارد. برای علاقه مندان به اصلاح مناسب است!
Q1. چرا ما شما را انتخاب کردیم؟
* ما می توانیم خدمات پس از فروش کارآمدی را با بیش از 10 سال پشتیبانی فنی قوی به شما ارائه دهیم.
* محصولات گواهینامه های استانداردهای بین المللی FCC، CE، ROHS و غیره را گذرانده اند.
* ما می توانیم قیمت کارخانه را به شما ارائه دهیم، از شما استقبال می کنیم تا از کارخانه و فرآیند تولید ما دیدن کنید.
Q2. محدوده محصول شما (نوع) چیست؟
* ما عمدتاً سیستم های مدیریت باتری را در زمینه های باتری های برق، باتری های ذخیره انرژی و باتری های مصرفی انجام می دهیم.
* عمدتاً برای باتری های LFP، Li-ino و LTO استفاده می شود.
Q3: چگونه می دانم باتری من از چه نوع ماده و نوعی است؟
* لطفاً به بدنه باتری نگاه کنید، اگر ولتاژ معمولی باتری شما 3.2 ولت را نشان می دهد، باتری LiFePo4 است.
* اگر ولتاژ معمولی باتری شما 3.6 ولت یا 3.7 ولت را نشان می دهد، باتری Li-ion یا Lto است.
Q4. آیا حداقل الزامات سفارش دارید؟
آیا می توان آن را سفارشی کرد؟ زمان تحویل نمونه ها و دسته ها چقدر است؟
*حداقل مقدار سفارش ما 1 عدد است، سفارشی سازی ODM در دسترس است.
* 1 تا 3 روز تحویل نمونه های موجود، 3 تا 10 روز تحویل نمونه های سفارشی.
Q5: اگر نتوانم از آن استفاده کنم چه؟
* محصولات معمولی دارای فیلم های آموزشی هستند، ما همچنین می توانیم از راهنمایی تماس تصویری آنلاین از مهندسان پشتیبانی کنیم.
Q6. شرایط پرداخت شما چیست؟
* ما انتقال سیم و پرداخت نقدی را می پذیریم، همه قابل مذاکره هستند. روش پرداخت: ویزا، مسترکارت، T/T، PayPal، APPLE_PAY، GOOGLE_PAY، GC_REAL_TIME_BANK_TRANSFER، RMB
Q7. چگونه کیفیت را تضمین می کنید؟
* تمام محصولات ما تحت آزمایش 100٪ آزمایشگاه حرفه ای و همچنین آزمایش های پیری مکرر قرار می گیرند.
* گواهینامه های استاندارد بین المللی FCC، CE، ROHS و غیره را دریافت کرده است.
* خدمات گارانتی پس از فروش 3 ساله ارائه دهید. واحدهای یدکی رایگان برای جایگزینی در 3 سال.
Q8. چگونه یک BMS مناسب برای باتری خود انتخاب کنیم؟
* بسته به ولتاژ و جریانی که با باتری شما مطابقت دارد، می توانید با خدمات مشتری ما مشورت کنید و ما آن را برای شما مجهز به مناسب ترین سیستم مدیریت باتری ارائه خواهیم کرد.
Q9. چگونه می توانم با شما تماس بگیرم؟
* ما خدمات آنلاین 7x24 ساعته داریم، لطفاً یک پیام آنلاین برای ما بگذارید.
* همچنین می توانید از طریق ایمیل، واتس اپ، وی چت و غیره با ما تماس بگیرید (در زیر را ببینید). ما بسیار خوشحالیم که با شما کار می کنیم.
