| نام تجاری: | Enerkey |
| شماره مدل: | EK-B10S40A |
| مقدار تولیدی: | 100 عدد |
| قیمت: | $5.8-$7.5 |
| جزئیات بسته بندی: | جعبه کاغذی قوی + فوم EVA |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |

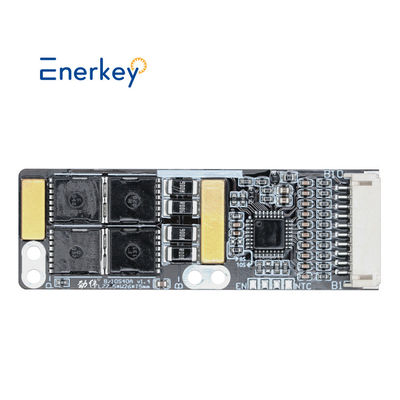

18650/21700 باتری Bms 10S 40A 42V Bms Lifepo4 باتری 18650 باتری لیتیوم یون با NTC برای ماشین RV
عملکردهای اصلی PIN های فردی که از IC محافظت می کنند:
B+ و B- به قطب مثبت و منفی سلول های باتری متصل می شوند. P+ و P- قطب مثبت و منفی خروجی صفحه محافظت هستند.
T پورت NTC برای تشخیص دمای است.پورت NTC نیاز به همکاری با MCU برای محافظت از دمای باتری دارد. این پورت گاهی اوقات به عنوان ID نشان داده می شود که برای شناسایی پورت باتری استفاده می شود.
دلیل اضافه شدن این پورت این است که باتری های تولید کننده های مختلف و مدل های مختلف اغلب به پارامترهای مختلف باتری (کرب های پیری و سایر پارامترها) نیاز دارند.
هنگامی که ID است، R3 به طور کلی مقاومت مقاومت ثابت است. ADC MCU ولتاژ ID را تشخیص می دهد و از پارامترهای مختلف باتری استفاده می کند.
|
باتری لیتیوم Enerkey Pهیئت دوره ای (BMS) 8S 9S 10S 40A 25.6V تا 45Vبرایپانل های خورشیدی فتوولتائیک و سیستم ذخیره سازی انرژی صنعتی و خانگی و ماشین و اسکوتر و موتورسیکلت الکتریکی
|
|||
| مدل محصول |
EK-B8S40A |
EK-B9S40A |
EK-B10S40A |
|
مناسب برشته های عروق
|
8S
|
9S |
10S
|
| اندازه محصول ((ملی متر) | L77.5xW26xT7.3 | L77.5xW26xT7.3 | L77.5xW26xT7.3 |
| وزن با جعبه | 0.02 کيلوگرم | 0.02 کيلوگرم | 0.02 کيلوگرم |
| عملکرد خاص | NTC ((اختیاری) | ||
| نوع باتری مناسب | لیتیوم ((NCM) | ||
| جریان تخلیه نامی | نوع 40A / حداکثر 50A | ||
| ولتاژ کار نامی B+B- | حداکثر 45 ولت | ||
| حداکثر جریان شروع | نوع 60A | ||
|
ولتاژ ورودی P+P- مقاومت
|
حداکثر 45 ولت
|
||
|
ارزش محافظت از اضافه شدن جریان
|
محدود نیست
|
||
| ولتاژ تشخیص بار | نوع 4.25 ولت | ||
|
زمان تاخیر در تشخیص شارژ
|
حداقل 0.5S / نوع 1S / حداکثر 1.3S
|
||
|
ولتاژ تخلیه بیش از حد
|
نوع 4.13 ولت
|
||
|
ولتاژ تشخیص تخلیه |
نوع 2.8V
|
||
| زمان تاخیر تشخیص تخلیه | حداقل 20ms / نوع 100ms / حداکثر 150ms | ||
| ولتاژ تخلیه | نوع 3V | ||
|
شرایط حفاظت از بلند کردن
|
جدا کردن بار خارجی یا خود بازیابی شارژ
|
||
| ولتاژ تشخیص جریان بیش از حد | نوع 0.1 ولت | ||
| جریان محافظت از بیش از حد | حداقل 75A / نوع 80A / حداکثر 85A | ||
| زمان محافظت از جریان بیش از حد | حداقل 0.7S / نوع 1S / حداکثر 1.3S | ||
| شرایط حفاظت از بلند کردن | جدا کردن بار خارجی یا خود بازیابی شارژ | ||
| جریان محافظت از مدار کوتاه | نوع 80A | ||
| زمان تاخیر تشخیص | حداقل 150μS / نوع 250μS / حداکثر 400μS | ||
| شرایط حفاظت از بلند کردن | جدا کردن بار خارجی یا خود بازیابی شارژ | ||
| مقاومت مدار اصلی در حالت فعال | نوع 9mΩ / حداکثر 10mΩ | ||
| مصرف جریان کار عادی | نوع 10μA / حداکثر 15μA | ||
| مصرف فعلی در طول خواب | حداکثر 2.5μA | ||
|
دمای کار
|
-40°C ~ +85°C
|
||
این صفحه حفاظت از 8S-10S پشتیبانی می کند
انتخاب شماره رشته های مختلف را می توان با تغییر بخش A به دست آورد.
8S: موقعیت "8S" را با یک مقاومت 1K متصل کنید.
موقعیت "10S" خالی مانده است.
9S: موقعیت "8S" را خالی بگذارید.
موقعیت "10S" خالی مانده است.
10S: موقعیت "10S" را با یک مقاومت 1K متصل کنید.
موقعیت "8S" خالی مانده است.
احتیاط های سیم کشی:
1نصب تخته محافظ نیاز به مقدار مشخصی از دانش الکترونیکی فنی دارد.
2. وقتي که سيم کشي ميکني first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first، و سپس صفحه محافظ را وارد کنید.
3اتصال بین پای باتری B- و پای صفحه محافظت B- باید کوتاه و ضخیم باشد.در غیر این صورت باعث می شود که صفحه محافظ از قبل شارژ و تخلیه شود و خرابی ایجاد کند..
4. شما نیاز به استفاده از سیم ضخیم در هنگام سیم کشی P + / P-. سیم های که خیلی نازک و خیلی طولانی خواهد بود تخته سوختن!
سوال1: چرا شما رو انتخاب کردیم؟
* ما می توانیم خدمات پس از فروش کارآمد را با بیش از 10 سال پشتیبانی فنی قوی به شما ارائه دهیم.
* محصولات FCC، CE، ROHS و سایر گواهینامه های استاندارد بین المللی را گذراندند.
* ما می توانیم شما را با قیمت کارخانه ارائه، به شما خوش آمدید به بازدید از کارخانه و فرآیند تولید ما.
Q2. طیف محصول شما (نوع) چیست؟
*ما عمدتا سیستم های مدیریت باتری را در زمینه باتری های قدرت، باتری های ذخیره سازی انرژی و باتری های مصرفی انجام می دهیم.
* عمدتا برای باتری های LFP، Li-ino و LTO استفاده می شود.
س3: از کجا بدونم که باتری من از چه نوع ماده و نوعی ساخته شده؟
*لطفا به بدن باتری نگاه کنید، اگر ولتاژ عادی باتری شما 3.2V نشان می دهد، باتری LiFePo4 است.
*اگر ولتاژ عادی باتری شما 3.6 ولت یا 3.7 ولت باشد، این باتری باتری لیتیوم یا Lto است.
سوال4، حداقل سفارش دارید؟
میشه سفارشی کرد؟ زمان پیشرو برای نمونه ها و دسته ها چقدر است؟
*حداقل مقدار سفارش ما 1 قطعه است، سفارشی سازی ODM در دسترس است.
* 1 ~ 3 روز تحویل نمونه های موجود، 3 ~ 10 روز تحویل نمونه های سفارشی.
س5: اگه نتونم ازش استفاده کنم چي؟
* محصولات معمولی دارای ویدئوهای آموزشی هستند، ما همچنین می توانیم از راهنمای آنلاین تماس ویدئویی از مهندسان پشتیبانی کنیم.
شرایط پرداخت شما چیست؟
* ما انتقال بانکی و پرداخت نقدی را می پذیریم، همه قابل مذاکره هستند. روش پرداخت: ویزا، مسترکارد، T/T، PayPal، APPLE_PAY، GOOGLE_PAY، GC_REAL_TIME_BANK_TRANSFER، RMB
سوال 7: چطور کیفیت را تضمین می کنید؟
* تمام محصولات ما تحت آزمایشات آزمایشگاهی حرفه ای 100٪ و همچنین آزمایش های تکراری پیری قرار می گیرند.
* FCC، CE، ROHS و سایر گواهینامه های استاندارد بین المللی به دست آمده است.
* ارائه 3 سال پس از فروش خدمات گارانتی. واحدهای اضافی رایگان برای تعویض در 3 سال.
سوال ۸: چگونه یک BMS مناسب برای باتری خود را انتخاب کنیم؟
* بسته به ولتاژ و جریان که با باتری شما مطابقت دارد، می توانید با خدمات مشتری ما مشورت کنید و ما آن را برای شما با مناسب ترین سیستم مدیریت باتری فراهم می کنیم.
سوال9، چطور ميتونم باهاتون تماس بگيرم؟
* ما 7x24 ساعت خدمات آنلاین، لطفا به ما یک پیام آنلاین.
*شما همچنین می توانید از طریق ایمیل، واتساپ، وی چت و غیره با ما تماس بگیرید.
|
|
