18650 باتری لیتیوم Lifepo4 BMS باتری لی یون 8S 9S 10S 40A BMS

نام تجاری:	Enerkey
شماره مدل:	EK-B8S/9S/10S40A
مقدار تولیدی:	20 عدد
قیمت:	$6.2-$7.6
جزئیات بسته بندی:	جعبه کاغذی قوی + فوم EVA
شرایط پرداخت:	L/C، D/A، D/P، T/T، Western Union، MoneyGram

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

شينزين، چين

گواهی:

ISO9001/CE/ROHS

نام محصول:

8S 9S 10S 40A باتری لیتیومی BMS با NTC

ضخامت مس:

2 اونس

درخواست:

سیستم ذخیره سازی انرژی صنعتی، دوچرخه برقی

ضخامت تخته:

1.6 میلی متر

لایه PCB:

2 لایه

محدوده ولتاژ عملیاتی مجاز:

0-45 ولت

جریان تخلیه نامی:

TYP 40A / MAX 50A

اوج جریان شروع:

برای:

بسته باتری لیتیوم یون لیتیوم

مشخصات NTC:

60 میلی متر، می تواند سفارشی شود

مواد پایه:

تکمیل سطح:

قوطی پرتابی بدون سرب

اندازه محصول:

L77.5xW26xT7.3mm

وزن با بسته بندی:

0.02 کیلوگرم

قابلیت ارائه:

1000000PCS در روز

برجسته کردن:

10S 40A BMS,8S Lifepo4 باتری BMS,9S Lifepo4 باتری BMS

8S Lifepo4 Battery BMS

9S Lifepo4 Battery BMS

توضیحات محصول

8s 9s 10s 40a Bms با باتری NTC Lifepo4 18650 باتری لیتیوم

توضیحات محصول

فرآیند کار تابلو محافظ

1. چطور تخته محافظ رو فعال کنيم

هنگامی که صفحه حفاظت P + و P- هیچ خروجی در وضعیت حفاظت، شما می توانید B + و B- کوتاه برای فعال کردن صفحه حفاظت. در این زمان،Dout و Cout در سطح پایین خواهد بود (دو پورت از IC حفاظت از سطح بالا است، سطح پایین نرمال) حالت برای روشن کردن این دو سوئیچ.

2. شارژ کردن

P+ و P- به قطب مثبت و منفی شارژر متصل می شوند. جریان شارژ از طریق دو MOS برای شارژ باتری عبور می کند. در این زمان،VDD و VSS از IC محافظت هم ترمینال منبع برق و هم ترمینال تشخیص ولتاژ سلول (از طریق R1) هستند..

به عنوان شارژ به عنوان روند ادامه، ولتاژ هسته باتری همچنان افزایش می یابد. هنگامی که آن را به ولتاژ حفاظت از هسته باتری (ولتاژ حفاظت از بیش از حد شارژ) می رسد،COUT یک سطح بالا در این زمان را برای خاموش کردن سوئیچ مربوطه MOS خروجی خواهد کرد,

و مدار شارژ نیز خاموش خواهد شد.پس از محافظت از شارژ بیش از حد، ولتاژ سلول کاهش می یابد. هنگامی که به آستانه ولتاژ IC (ولتاژ بازیابی محافظت از شارژ بیش از حد) کاهش می یابد، Cout به سطح پایین باز می گردد و لوله MOS را روشن می کند.

3مرخصی

به طور مشابه، هنگامی که باتری در حال تخلیه است، VDD و VSS از IC نیز ولتاژ سلول را تشخیص می دهد. هنگامی که ولتاژ سلول به آستانه IC (ولتاژ حفاظت از تخلیه بیش از حد) کاهش می یابد،Dout به طور تصادفی یک سطح بالا را برای خاموش کردن لوله MOS مربوطه تولید خواهد کرد. خارج

مدار تخلیه قطع شده است.و پس از محافظت از بیش از حد تخلیه، ولتاژ سلول افزایش می یابد. هنگامی که به ولتاژ آستانه (ولتاژ بازیابی حفاظت از بیش از حد تخلیه) افزایش می یابد،Dout به سطح پایین باز می شود و سوئیچ MOS را باز می کند.

4. جریان بیش از حد و مدار کوتاه

هنگامی که جریان مدار اصلی در طول فرآیند تخلیه به دلیل مقاومت داخلی هدایت اشباع شده MOS بیش از حد بزرگ است،یک افت ولتاژ در هر دو انتهای لوله MOS رخ می دهد زمانی که جریان بین B- و P-,

محافظت از V- و VSS از IC. (از طریق R2) ولتاژ را در هر دو طرف در هر زمان تشخیص می دهد. هنگامی که ولتاژ به آستانه تشخیص IC محافظت (معمولا 0.15V) افزایش می یابد،تشخیص تخلیه ولتاژ بیش از حد),

Dout بلافاصله یک سطح بالا را برای خاموش کردن لوله MOS مربوطه تولید می کند و مدار تخلیه قطع می شود.

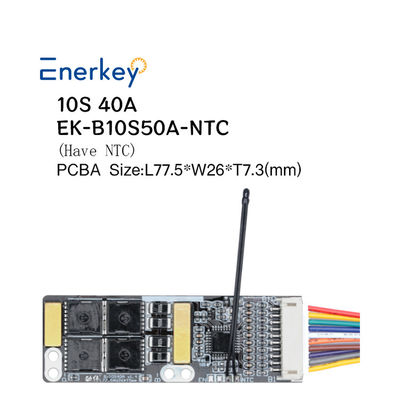

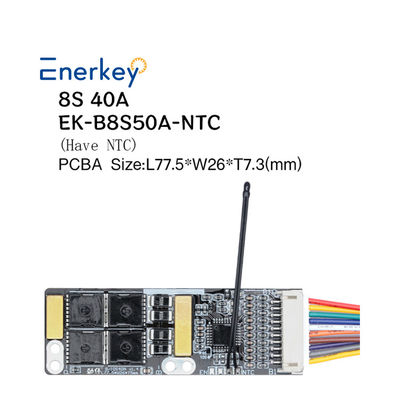

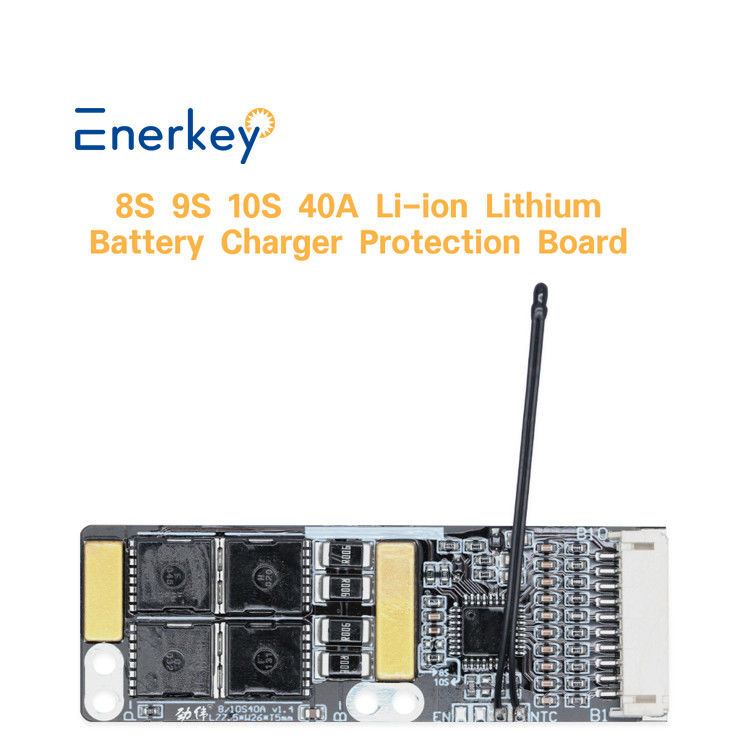

18650 باتری لیتیوم Lifepo4 BMS باتری لی یون 8S 9S 10S 40A BMS 0

18650 باتری لیتیوم Lifepo4 BMS باتری لی یون 8S 9S 10S 40A BMS 1

18650 باتری لیتیوم Lifepo4 BMS باتری لی یون 8S 9S 10S 40A BMS 2

18650 باتری لیتیوم Lifepo4 BMS باتری لی یون 8S 9S 10S 40A BMS 3

18650 باتری لیتیوم Lifepo4 BMS باتری لی یون 8S 9S 10S 40A BMS 4

پارامترهای فنی

باتری لیتیوم Enerkey Pهیئت دوره ای (BMS) 8S 9S 10S 40A 25.6V تا 45Vبرایپانل های خورشیدی فتوولتائیک و سیستم ذخیره سازی انرژی صنعتی و خانگی و ماشین و اسکوتر و موتورسیکلت الکتریکی
مدل محصول	EK-B8S40A	EK-B9S40A	EK-B10S40A
مناسب برشته های عروق	8S	9S	10S
اندازه محصول ((ملی متر)	L77.5xW26xT7.3	L77.5xW26xT7.3	L77.5xW26xT7.3
وزن با جعبه	0.02 کيلوگرم	0.02 کيلوگرم	0.02 کيلوگرم
عملکرد خاص	NTC ((اختیاری)
نوع باتری مناسب	لیتیوم ((NCM)
جریان تخلیه نامی	نوع 40A / حداکثر 50A
ولتاژ کار نامی B+B-	حداکثر 45 ولت
حداکثر جریان شروع	نوع 60A
ولتاژ ورودی P+P- مقاومت	حداکثر 45 ولت
ارزش محافظت از اضافه شدن جریان	محدود نیست
ولتاژ تشخیص بار	نوع 4.25 ولت
زمان تاخیر در تشخیص شارژ	حداقل 0.5S / نوع 1S / حداکثر 1.3S
ولتاژ تخلیه بیش از حد	نوع 4.13 ولت
ولتاژ تشخیص تخلیه	نوع 2.8V
زمان تاخیر تشخیص تخلیه	حداقل 20ms / نوع 100ms / حداکثر 150ms
ولتاژ تخلیه	نوع 3V
شرایط حفاظت از بلند کردن	جدا کردن بار خارجی یا خود بازیابی شارژ
ولتاژ تشخیص جریان بیش از حد	نوع 0.1 ولت
جریان محافظت از بیش از حد	حداقل 75A / نوع 80A / حداکثر 85A
زمان محافظت از جریان بیش از حد	حداقل 0.7S / نوع 1S / حداکثر 1.3S
شرایط حفاظت از بلند کردن	جدا کردن بار خارجی یا خود بازیابی شارژ
جریان محافظت از مدار کوتاه	نوع 80A
زمان تاخیر تشخیص	حداقل 150μS / نوع 250μS / حداکثر 400μS
شرایط حفاظت از بلند کردن	جدا کردن بار خارجی یا خود بازیابی شارژ
مقاومت مدار اصلی در حالت فعال	نوع 9mΩ / حداکثر 10mΩ
مصرف جریان کار عادی	نوع 10μA / حداکثر 15μA
مصرف فعلی در طول خواب	حداکثر 2.5μA
دمای کار	-40°C ~ +85°C

اندازه $ فهرست بسته بندی

18650 باتری لیتیوم Lifepo4 BMS باتری لی یون 8S 9S 10S 40A BMS 5

نمودار سیم

18650 باتری لیتیوم Lifepo4 BMS باتری لی یون 8S 9S 10S 40A BMS 6

این صفحه حفاظت از 8S-10S پشتیبانی می کند
انتخاب شماره رشته های مختلف را می توان با تغییر بخش A به دست آورد.
8S: موقعیت "8S" را با یک مقاومت 1K متصل کنید.
موقعیت "10S" خالی مانده است.
9S: موقعیت "8S" را خالی بگذارید.
موقعیت "10S" خالی مانده است.
10S: موقعیت "10S" را با یک مقاومت 1K متصل کنید.
موقعیت "8S" خالی مانده است.

احتیاط های سیم کشی:
1نصب تخته محافظ نیاز به مقدار مشخصی از دانش الکترونیکی فنی دارد.
2. وقتي که سيم کشي ميکني first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first، و سپس صفحه محافظ را وارد کنید.
3اتصال بین پای باتری B- و پای صفحه محافظت B- باید کوتاه و ضخیم باشد.در غیر این صورت باعث می شود که صفحه محافظ از قبل شارژ و تخلیه شود و خرابی ایجاد کند..

4. شما نیاز به استفاده از سیم ضخیم در هنگام سیم کشی P + / P-. سیم های که خیلی نازک و خیلی طولانی خواهد بود تخته سوختن!

سوالات عمومی

سوال1: چرا شما رو انتخاب کردیم؟

* ما می توانیم خدمات پس از فروش کارآمد را با بیش از 10 سال پشتیبانی فنی قوی به شما ارائه دهیم.

* محصولات FCC، CE، ROHS و سایر گواهینامه های استاندارد بین المللی را گذراندند.

* ما می توانیم شما را با قیمت کارخانه ارائه، به شما خوش آمدید به بازدید از کارخانه و فرآیند تولید ما.

Q2. طیف محصول شما (نوع) چیست؟

*ما عمدتا سیستم های مدیریت باتری را در زمینه باتری های قدرت، باتری های ذخیره سازی انرژی و باتری های مصرفی انجام می دهیم.

* عمدتا برای باتری های LFP، Li-ino و LTO استفاده می شود.

س3: از کجا بدونم که باتری من از چه نوع ماده و نوعی ساخته شده؟

*لطفا به بدن باتری نگاه کنید، اگر ولتاژ عادی باتری شما 3.2V نشان می دهد، باتری LiFePo4 است.

*اگر ولتاژ عادی باتری شما 3.6 ولت یا 3.7 ولت باشد، این باتری باتری لیتیوم یا Lto است.

سوال4، حداقل سفارش دارید؟

میشه سفارشی کرد؟ زمان پیشرو برای نمونه ها و دسته ها چقدر است؟

*حداقل مقدار سفارش ما 1 قطعه است، سفارشی سازی ODM در دسترس است.

* 1 ~ 3 روز تحویل نمونه های موجود، 3 ~ 10 روز تحویل نمونه های سفارشی.

س5: اگه نتونم ازش استفاده کنم چي؟

* محصولات معمولی دارای ویدئوهای آموزشی هستند، ما همچنین می توانیم از راهنمای آنلاین تماس ویدئویی از مهندسان پشتیبانی کنیم.

شرایط پرداخت شما چیست؟

* ما انتقال بانکی و پرداخت نقدی را می پذیریم، همه قابل مذاکره هستند. روش پرداخت: ویزا، مسترکارد، T/T، PayPal، APPLE_PAY، GOOGLE_PAY، GC_REAL_TIME_BANK_TRANSFER، RMB

سوال 7: چطور کیفیت را تضمین می کنید؟

* تمام محصولات ما تحت آزمایشات آزمایشگاهی حرفه ای 100٪ و همچنین آزمایش های تکراری پیری قرار می گیرند.

* FCC، CE، ROHS و سایر گواهینامه های استاندارد بین المللی به دست آمده است.

* ارائه 3 سال پس از فروش خدمات گارانتی. واحدهای اضافی رایگان برای تعویض در 3 سال.

سوال ۸: چگونه یک BMS مناسب برای باتری خود را انتخاب کنیم؟

* بسته به ولتاژ و جریان که با باتری شما مطابقت دارد، می توانید با خدمات مشتری ما مشورت کنید و ما آن را برای شما با مناسب ترین سیستم مدیریت باتری فراهم می کنیم.

سوال9، چطور ميتونم باهاتون تماس بگيرم؟

* ما 7x24 ساعت خدمات آنلاین، لطفا به ما یک پیام آنلاین.

*شما همچنین می توانید از طریق ایمیل، واتساپ، وی چت و غیره با ما تماس بگیرید.

يادداشت: ما سازنده ي منبع هستيم، ما برند خودمون رو براي "EnerKey" داريم،ما می توانیم محصول سفارشی به عنوان نیاز شما ((ولت، سیم، و غیره).

ما می توانیم به شما قیمت رقابتی در بازار ارائه اگر شما سفارش عمده، لطفادر تماس با ما ترديد نکن.

تلفن همراه و واتساپ و ويتچات:+86 15387469240;ایمیل: kiwi@enerkey.cn
