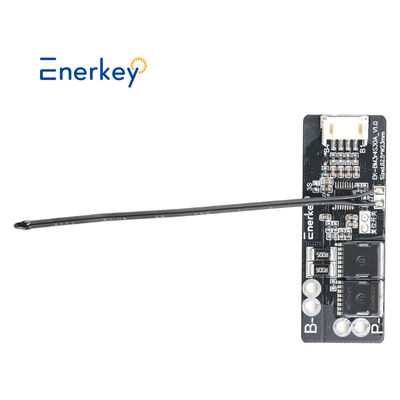

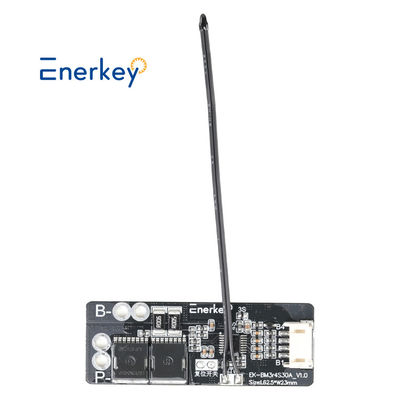

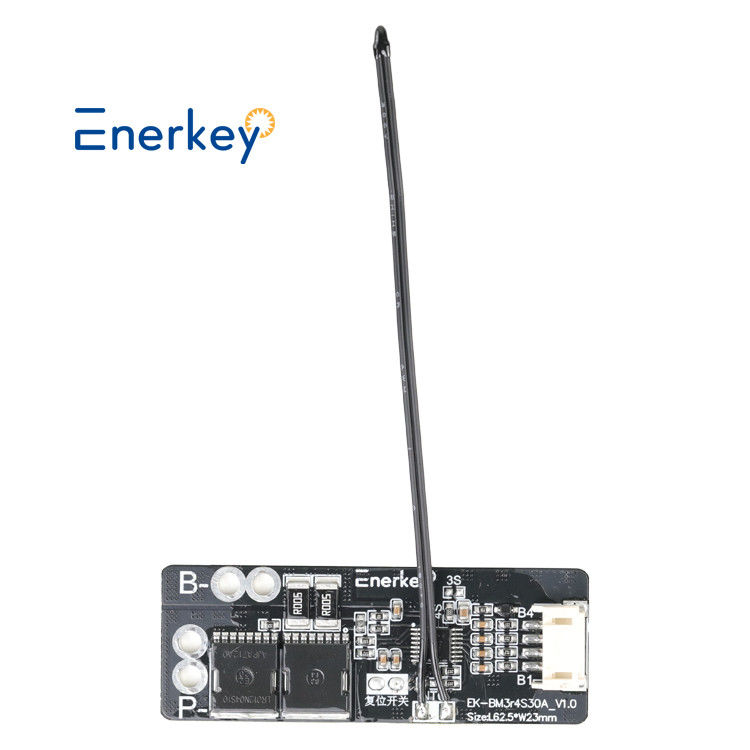

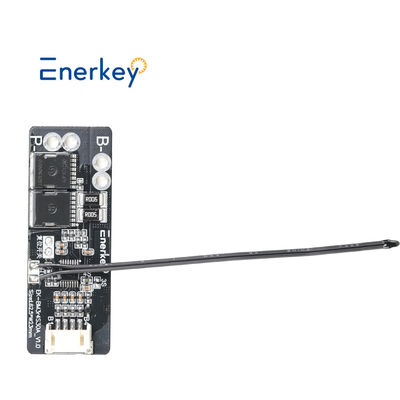

اينرکي 3S 4S 30A BMS با NTC ، 18650 لايتيوم يون باتري سلول لايتيوم صفحه حفاظت از PCB

نام تجاری:	Enerkey
شماره مدل:	EK-BM3r4S30A-NTC
مقدار تولیدی:	پنجاه تا
قیمت:	$3.29-$3.89
جزئیات بسته بندی:	جعبه کاغذی قوی + فوم EVA
شرایط پرداخت:	L/C، D/A، D/P، T/T، Western Union، MoneyGram

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

شينزين، چين

گواهی:

ISO9001/CE/ROHS

نام محصول:

3S 4S 30A باتری لیتیومی BMS با NTC

ضخامت مس:

2 اونس

درخواست:

پانل های خورشیدی سیستم های ذخیره انرژی

ضخامت تخته:

1.6 میلی متر

لایه PCB:

4 لایه

محدوده ولتاژ عملیاتی مجاز:

0-30 ولت

جریان تخلیه نامی:

25A(نوع)30A(حداکثر)

اوج جریان شروع:

نوع باتری:

باتری لیتیومی سه تایی

طول NTC:

60 میلی متر (می تواند طولانی تر باشد)

مواد پایه:

تکمیل سطح:

HASL بدون سرب

اندازه محصول:

L62.5xW23xT7.3mm

وزن با بسته بندی:

0.015 کیلوگرم

قابلیت ارائه:

1000000PCS در روز

برجسته کردن:

18650 صفحه حفاظت از PCB سلول,صفحه حفاظت از PCB سلول باتری,3S 4S 30A BMS با NTC

Battery Cell PCB Protection Board

3S 4S 30A BMS With NTC

توضیحات محصول

توضیحات محصول

این صفحه حفاظت از باتری لیتیوم (EK-BM3r4S30A) راه حل های یکپارچه 3S و 4S را اتخاذ می کند.تعداد مورد نیاز از رشته ها می تواند به طور انعطاف پذیر با توجه به نمودار سیم کشی ارائه شده توسط شرکت ما انتخاب شود.
بیشتر در بسته های باتری اسکوترهای الکتریکی، دوچرخه های الکتریکی، ابزارهای الکتریکی، ماشین های شستشوی ماشین، لوازم خانگی کوچک، مدل هواپیما و سایر محصولات استفاده می شود.به طور عمده نقش حفاظت از بسته باتری را بازی می کند.

1 ولتاژ تشخیص بار اضافه: 4.25 ± 0.025V
2ولتاژ تخلیه بیش از حد شارژ: 4.15 ± 0.05V
3ولتاژ تشخیص تخلیه: 2.70 ± 0.05V
4ولتاژ پایان تخلیه: 2.95 ± 0.1V
5. جریان اضافی: 20-25A
6جریان کاری: معمولی: 25A، حداکثر: 30A
7. شرایط پایان:آزادی از وضعیت محافظت سپس بازیابی خودکار، بدون فعال کردن (شارژر اختیاری برای فعال کردن)
8عملکردهای اصلی: حفاظت از شارژ بیش از حد، حفاظت از تخلیه بیش از حد، حفاظت از مدار کوتاه، حفاظت از جریان.
9دمای کار: -40 ~ + 85 درجه (محيط دمای بالا و لطفا تشعشع را تقویت کنید)
10اتصال: خروجی جوش
11اندازه ماژول: L62.5xW23xT7.3mm

کاربردها:
صفحه محافظ می تواند به عنوان ولتاژ اسمی 14.4V، 14.8V، 16.8V چهار سری از گروه باتری لیتیوم پلیمر، چهار سری از باتری های لیتیوم 18650 به عنوان شارژ بیش از حد و تخلیه بیش از حد استفاده شود،محافظت از اتصال کوتاه.

بدون عملکرد فعال سازی در برنامه قدرت برای جریان فوری بالا و در برنامه اینورتر برای جلوگیری از محافظت از تحریک نادرست.

اينرکي 3S 4S 30A BMS با NTC ، 18650 لايتيوم يون باتري سلول لايتيوم صفحه حفاظت از PCB 0

اينرکي 3S 4S 30A BMS با NTC ، 18650 لايتيوم يون باتري سلول لايتيوم صفحه حفاظت از PCB 1

اينرکي 3S 4S 30A BMS با NTC ، 18650 لايتيوم يون باتري سلول لايتيوم صفحه حفاظت از PCB 2

اينرکي 3S 4S 30A BMS با NTC ، 18650 لايتيوم يون باتري سلول لايتيوم صفحه حفاظت از PCB 3

اينرکي 3S 4S 30A BMS با NTC ، 18650 لايتيوم يون باتري سلول لايتيوم صفحه حفاظت از PCB 4

اينرکي 3S 4S 30A BMS با NTC ، 18650 لايتيوم يون باتري سلول لايتيوم صفحه حفاظت از PCB 5

اينرکي 3S 4S 30A BMS با NTC ، 18650 لايتيوم يون باتري سلول لايتيوم صفحه حفاظت از PCB 6

پارامترهای فنی

باتری لیتیوم Enerkey Pهیئت دوره ای (BMS) 3S 4S 5S 30A 11.2V 12.6V 16V 18Vبرایپانل های خورشیدی فتوولتائیک و سیستم ذخیره سازی انرژی صنعتی و خانگی و ماشین و اسکوتر و موتورسیکلت الکتریکی
مدل محصول	EK-BM3r4S30A	EK-BM5S30A
مناسب برشته های عروق	3S/4S	5S
اندازه محصول ((ملی متر)	L62.5xW23xT73	L62.5xW23xT73
وزن با جعبه	0.015 کیلوگرم	0.020 کيلوگرم
عملکرد خاص	NTC ((اختیاری)
نوع باتری مناسب	لیتیوم ((NCM)
جریان تخلیه نامی	نوع 25A / حداکثر 30A
ولتاژ کار نامی B+B-	حداکثر 30 ولت
حداکثر جریان شروع	نوع 60A
ولتاژ ورودی P+P- مقاومت	حداکثر 40 ولت
ارزش محافظت از اضافه شدن جریان	محدود نیست
ولتاژ تشخیص بار	حداقل 4.2V / نوع 4.225V / حداکثر 4.25V
زمان تاخیر در تشخیص شارژ	حداقل 0.5S / نوع 1S / حداکثر 1.3S
ولتاژ تخلیه بیش از حد	حداقل ۴٫۰ ولت / نوع ۴٫۰۰۵ ولت / حداکثر ۴٫۰۵ ولت
ولتاژ تشخیص تخلیه	حداقل ۲٫۶۵ ولت / نوع ۲٫۷ ولت / حداکثر ۲٫۷۵ ولت
زمان تاخیر تشخیص تخلیه	حداقل 20ms / نوع 100ms / حداکثر 150ms
ولتاژ تخلیه	حداقل 2.85 ولت / نوع 2.95 ولت / حداکثر 3.05 ولت
شرایط حفاظت از بلند کردن	جدا کردن بار خارجی یا خود بازیابی شارژ
ولتاژ تشخیص جریان بیش از حد	نوع 0.1 ولت
جریان محافظت از بیش از حد	حداقل 20A / نوع 23A / حداکثر 25A
زمان محافظت از جریان بیش از حد	حداقل 0.7S / نوع 1S / حداکثر 1.3S
شرایط حفاظت از بلند کردن	جدا کردن بار خارجی یا خود بازیابی شارژ
جریان محافظت از مدار کوتاه	نوع 40A
زمان تاخیر تشخیص	حداقل 150μS / نوع 250μS / حداکثر 400μS
شرایط حفاظت از بلند کردن	جدا کردن بار خارجی یا خود بازیابی شارژ
مقاومت مدار اصلی در حالت فعال	نوع 9mΩ / حداکثر 10mΩ
مصرف جریان کار عادی	نوع 10μA / حداکثر 15μA
مصرف فعلی در طول خواب	حداکثر 2.5μA
دمای کار	-40°C ~ +85°C

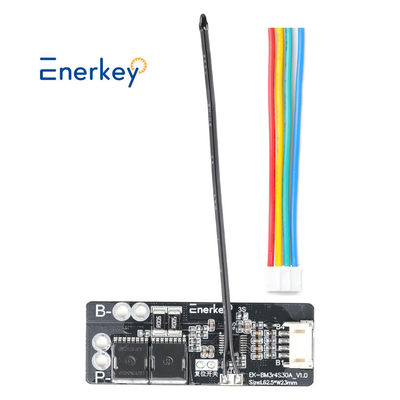

اندازه $ فهرست بسته بندی

اينرکي 3S 4S 30A BMS با NTC ، 18650 لايتيوم يون باتري سلول لايتيوم صفحه حفاظت از PCB 7

نمودار سیم

اينرکي 3S 4S 30A BMS با NTC ، 18650 لايتيوم يون باتري سلول لايتيوم صفحه حفاظت از PCB 8

احتیاط های سیم کشی:
1نصب تخته محافظ نیاز به مقدار مشخصی از دانش الکترونیکی فنی دارد.
2. وقتي که سيم کشي ميکني first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first، و سپس صفحه محافظ را وارد کنید.
3اتصال بین پای باتری B- و پای صفحه محافظت B- باید کوتاه و ضخیم باشد.در غیر این صورت باعث می شود که صفحه محافظ از قبل شارژ و تخلیه شود و خرابی ایجاد کند..

4. شما نیاز به استفاده از سیم ضخیم در هنگام سیم کشی P + / P-. سیم های که خیلی نازک و خیلی طولانی خواهد بود تخته سوختن!

سوالات عمومی

سوال1: چرا شما رو انتخاب کردیم؟

* ما می توانیم خدمات پس از فروش کارآمد را با بیش از 10 سال پشتیبانی فنی قوی به شما ارائه دهیم.

* محصولات FCC، CE، ROHS و سایر گواهینامه های استاندارد بین المللی را گذراندند.

* ما می توانیم شما را با قیمت کارخانه ارائه، به شما خوش آمدید به بازدید از کارخانه و فرآیند تولید ما.

Q2. طیف محصول شما (نوع) چیست؟

*ما عمدتا سیستم های مدیریت باتری را در زمینه باتری های قدرت، باتری های ذخیره سازی انرژی و باتری های مصرفی انجام می دهیم.

* عمدتا برای باتری های LFP، Li-ino و LTO استفاده می شود.

س3: از کجا بدونم که باتری من از چه نوع ماده و نوعی ساخته شده؟

*لطفا به بدن باتری نگاه کنید، اگر ولتاژ عادی باتری شما 3.2V نشان می دهد، باتری LiFePo4 است.

*اگر ولتاژ عادی باتری شما 3.6 ولت یا 3.7 ولت باشد، این باتری باتری لیتیوم یا Lto است.

سوال4، حداقل سفارش دارید؟

میشه سفارشی کرد؟ زمان پیشرو برای نمونه ها و دسته ها چقدر است؟

*حداقل مقدار سفارش ما 1 قطعه است، سفارشی سازی ODM در دسترس است.

* 1 ~ 3 روز تحویل نمونه های موجود، 3 ~ 10 روز تحویل نمونه های سفارشی.

س5: اگه نتونم ازش استفاده کنم چي؟

* محصولات معمولی دارای ویدئوهای آموزشی هستند، ما همچنین می توانیم از راهنمای آنلاین تماس ویدئویی از مهندسان پشتیبانی کنیم.

شرایط پرداخت شما چیست؟

* ما انتقال بانکی و پرداخت نقدی را می پذیریم، همه قابل مذاکره هستند. روش پرداخت: ویزا، مسترکارد، T/T، PayPal، APPLE_PAY، GOOGLE_PAY، GC_REAL_TIME_BANK_TRANSFER، RMB

سوال 7: چطور کیفیت را تضمین می کنید؟

* تمام محصولات ما تحت آزمایشات آزمایشگاهی حرفه ای 100٪ و همچنین آزمایش های تکراری پیری قرار می گیرند.

* FCC، CE، ROHS و سایر گواهینامه های استاندارد بین المللی به دست آمده است.

* ارائه 3 سال پس از فروش خدمات گارانتی. واحدهای اضافی رایگان برای تعویض در 3 سال.

سوال ۸: چگونه یک BMS مناسب برای باتری خود را انتخاب کنیم؟

* بسته به ولتاژ و جریان که با باتری شما مطابقت دارد، می توانید با خدمات مشتری ما مشورت کنید و ما آن را برای شما با مناسب ترین سیستم مدیریت باتری فراهم می کنیم.

سوال9، چطور ميتونم باهاتون تماس بگيرم؟

* ما 7x24 ساعت خدمات آنلاین، لطفا به ما یک پیام آنلاین.

*شما همچنین می توانید از طریق ایمیل، واتساپ، وی چت و غیره با ما تماس بگیرید.

يادداشت: ما سازنده ي منبع هستيم، ما برند خودمون رو براي "EnerKey" داريم،ما می توانیم محصول سفارشی به عنوان نیاز شما ((ولت، سیم، و غیره).

ما می توانیم به شما قیمت رقابتی در بازار ارائه اگر شما سفارش عمده، لطفادر تماس با ما ترديد نکن.

تلفن همراه و واتساپ و ويتچات:+86 15387469240;ایمیل: kiwi@enerkey.cn
