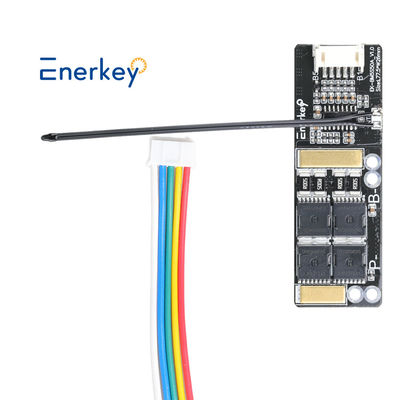

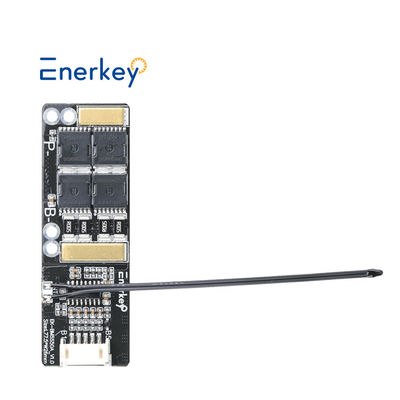

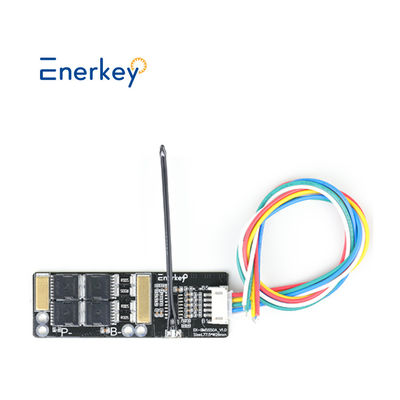

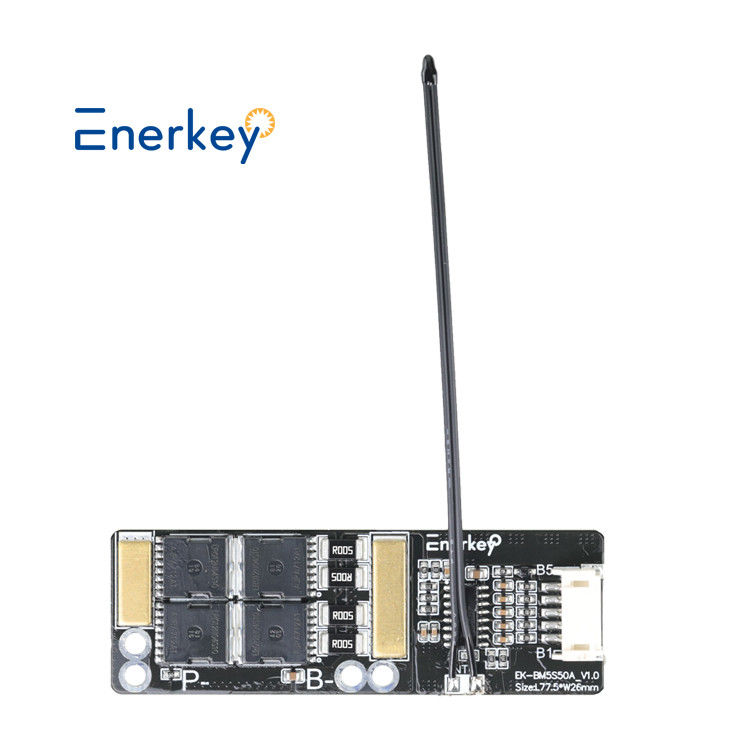

FR-4 لیتیوم یون باتری محافظ هیئت مدیره باتری لیتیوم BMS 5S برای اتومبیل الکترونیکی

نام تجاری:	Enerkey
شماره مدل:	EK-BM5S50A-NTC
مقدار تولیدی:	پنجاه تا
قیمت:	$6.29-$6.69
جزئیات بسته بندی:	جعبه کاغذی قوی + فوم EVA
شرایط پرداخت:	L/C، D/A، D/P، T/T، Western Union، MoneyGram

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

شينزين، چين

گواهی:

ISO9001/CE/ROHS

نام محصول:

5S 50A باتری لیتیومی BMS با NTC

ضخامت مس:

2 اونس

درخواست:

منبع تغذیه و اسکوتر در فضای باز

ضخامت تخته:

1.6 میلی متر

نوع باتری:

باتری لیتیومی سه تایی

محدوده ولتاژ عملیاتی مجاز:

0-30 ولت

جریان تخلیه نامی:

40A(نوع)50A(حداکثر)

اوج جریان شروع:

برای:

صفحه حفاظت از باتری لیتیوم

طول NTC:

60 میلی متر (می تواند طولانی تر باشد)

مواد پایه:

تکمیل سطح:

HASL بدون سرب

اندازه محصول:

L77.5xW26xT7.3mm

وزن با بسته بندی:

0.025 کیلوگرم

قابلیت ارائه:

1000000PCS در روز

برجسته کردن:

صفحه حفاظت از باتری لیتیوم یون FR-4,باتری لیتیوم اتومبیل الکترونیک BMS,باتری لیتیوم ترنری BMS 5S

Electronic Car Ternary Lithium Battery BMS

Ternary Lithium Battery BMS 5S

توضیحات محصول

توضیحات محصول

ما یک فرآیند کامل از سفارشی سازی، طراحی، آزمایش، تولید انبوه و فروش داریم. ما یک تیم بیش از 30 مهندس طراحی داریم،چه کسی می تواند صفحه محافظ باتری لیتیوم یون را با CANBUS سفارشی کند، RS485 و دیگر رابط های ارتباطی.

اگر شما نیاز به ولتاژ بالا دارید، شما همچنین می توانید سخت افزار BMS ما را با رله سفارشی کنید.دوچرخه های الکتریکی، اسکوترهای الکتریکی، سیستم مدیریت باتری موتورسیکلت های الکتریکی BMS، سیستم مدیریت باتری خودروهای الکتریکی EV، و غیره.

يادداشت:
1لطفاً بر اساس نوع واقعی باتری و اتصال سری، صفحه حفاظت مناسب را انتخاب کنید.صفحه حفاظت می تواند شماره سریال باتری را با پرش تغییر دهدبرای جزئیات، به تصویر توضیحات تنظیم پارامتر مراجعه کنید.
2. قبل از نصب تخته محافظ ، باتری باید به خوبی مطابقت داشته باشد و باتری های قدیمی و جدید نمی توانند مخلوط شوند.
3. لطفا قبل از سیم کشی کابل را بردارید و تمام سیم ها را متصل کنید، و سپس قبل از اتصال به کابل تایید کنید که سیم کشی درست است.نمودار سیم کشی کنترل به تدریج از قطب منفی باتری متصل می شودبرای خط ضخیم، لطفا سیم مربع مناسب را با توجه به ارزش فعلی بار انتخاب کنید.
4. هنگامی که جریان کار بیش از حد بزرگ است، لطفا قوطی به قسمت قوطی شده از جلو و پشت صفحه حفاظت اضافه کنید،یا سیم مس را ضخیم تر کنید تا ظرفیت جریان بیش از حد صفحه مدار را افزایش دهیددر غیر این صورت پوست مس روی صفحه مدار به دلیل جریان بیش از حد به جریان می رسد پوست یا سوختگی
5، نیاز به عملکرد حفاظت از دمای، شما نیاز به اضافه کردن مقاومت 10K NTC (به توضیحات مراجعه کنید).
6. این صفحه حفاظت از بیش از حد در حال حاضر حفاظت ثانویه تأخیر اختیاری. اگر بار فوری شروع در حال حاضر بسیار بزرگ است و منجر به سوء حفاظت،شما می توانید تاخیر محافظت ثانویه بیش از جریان را برای کاهش وقوع محافظت غلط انتخاب کنید..

FR-4 لیتیوم یون باتری محافظ هیئت مدیره باتری لیتیوم BMS 5S برای اتومبیل الکترونیکی 0

FR-4 لیتیوم یون باتری محافظ هیئت مدیره باتری لیتیوم BMS 5S برای اتومبیل الکترونیکی 1

FR-4 لیتیوم یون باتری محافظ هیئت مدیره باتری لیتیوم BMS 5S برای اتومبیل الکترونیکی 2

FR-4 لیتیوم یون باتری محافظ هیئت مدیره باتری لیتیوم BMS 5S برای اتومبیل الکترونیکی 3

FR-4 لیتیوم یون باتری محافظ هیئت مدیره باتری لیتیوم BMS 5S برای اتومبیل الکترونیکی 4

FR-4 لیتیوم یون باتری محافظ هیئت مدیره باتری لیتیوم BMS 5S برای اتومبیل الکترونیکی 5

FR-4 لیتیوم یون باتری محافظ هیئت مدیره باتری لیتیوم BMS 5S برای اتومبیل الکترونیکی 6

پارامترهای فنی

باتری لیتیوم Enerkey Pهیئت دوره ای (BMS) 3S 4S 5S 50A 11.2V 12.6V 16V 18Vبرایپانل های خورشیدی فتوولتائیک و سیستم ذخیره سازی انرژی صنعتی و خانگی و ماشین و اسکوتر و موتورسیکلت الکتریکی
مدل محصول	EK-BM3r4S50A	EK-BM5S50A
مناسب برشته های عروق	3S/4S	5S
اندازه محصول ((ملی متر)	L77.5xW26xT7.3	L77.5xW26xT7.3
وزن با جعبه	0.02 کيلوگرم	0.025 کيلوگرم
عملکرد خاص	NTC ((اختیاری)
نوع باتری مناسب	لیتیوم ((NCM)
جریان تخلیه نامی	نوع 40A / حداکثر 50A
ولتاژ کار نامی B+B-	حداکثر 30 ولت
حداکثر جریان شروع	نوع 60A
ولتاژ ورودی P+P- مقاومت	حداکثر 40 ولت
ارزش محافظت از اضافه شدن جریان	محدود نیست
ولتاژ تشخیص بار	حداقل 4.2V / نوع 4.225V / حداکثر 4.25V
زمان تاخیر در تشخیص شارژ	حداقل 0.5S / نوع 1S / حداکثر 1.3S
ولتاژ تخلیه بیش از حد	حداقل ۴٫۰ ولت / نوع ۴٫۰۰۵ ولت / حداکثر ۴٫۰۵ ولت
ولتاژ تشخیص تخلیه	حداقل ۲٫۶۵ ولت / نوع ۲٫۷ ولت / حداکثر ۲٫۷۵ ولت
زمان تاخیر تشخیص تخلیه	حداقل 20ms / نوع 100ms / حداکثر 150ms
ولتاژ تخلیه	حداقل 2.85 ولت / نوع 2.95 ولت / حداکثر 3.05 ولت
شرایط حفاظت از بلند کردن	جدا کردن بار خارجی یا خود بازیابی شارژ
ولتاژ تشخیص جریان بیش از حد	نوع 0.1 ولت
جریان محافظت از بیش از حد	حداقل 75A / نوع 80A / حداکثر 85A
زمان محافظت از جریان بیش از حد	حداقل 0.7S / نوع 1S / حداکثر 1.3S
شرایط حفاظت از بلند کردن	جدا کردن بار خارجی یا خود بازیابی شارژ
جریان محافظت از مدار کوتاه	نوع 80A
زمان تاخیر تشخیص	حداقل 150μS / نوع 250μS / حداکثر 400μS
شرایط حفاظت از بلند کردن	جدا کردن بار خارجی یا خود بازیابی شارژ
مقاومت مدار اصلی در حالت فعال	نوع 9mΩ / حداکثر 10mΩ
مصرف جریان کار عادی	نوع 10μA / حداکثر 15μA
مصرف فعلی در طول خواب	حداکثر 2.5μA
دمای کار	-40°C ~ +85°C

اندازه $ فهرست بسته بندی

FR-4 لیتیوم یون باتری محافظ هیئت مدیره باتری لیتیوم BMS 5S برای اتومبیل الکترونیکی 7

نمودار سیم

FR-4 لیتیوم یون باتری محافظ هیئت مدیره باتری لیتیوم BMS 5S برای اتومبیل الکترونیکی 8

احتیاط های سیم کشی:
1نصب تخته محافظ نیاز به مقدار مشخصی از دانش الکترونیکی فنی دارد.
2. وقتي که سيم کشي ميکني first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first، و سپس صفحه محافظ را وارد کنید.
3اتصال بین پای باتری B- و پای صفحه محافظت B- باید کوتاه و ضخیم باشد.در غیر این صورت باعث می شود که صفحه محافظ از قبل شارژ و تخلیه شود و خرابی ایجاد کند..

4. شما نیاز به استفاده از سیم ضخیم در هنگام سیم کشی P + / P-. سیم های که خیلی نازک و خیلی طولانی خواهد بود تخته سوختن!

سوالات عمومی

سوال1: چرا شما رو انتخاب کردیم؟

* ما می توانیم خدمات پس از فروش کارآمد را با بیش از 10 سال پشتیبانی فنی قوی به شما ارائه دهیم.

* محصولات FCC، CE، ROHS و سایر گواهینامه های استاندارد بین المللی را گذراندند.

* ما می توانیم شما را با قیمت کارخانه ارائه، به شما خوش آمدید به بازدید از کارخانه و فرآیند تولید ما.

Q2. طیف محصول شما (نوع) چیست؟

*ما عمدتا سیستم های مدیریت باتری را در زمینه باتری های قدرت، باتری های ذخیره سازی انرژی و باتری های مصرفی انجام می دهیم.

* عمدتا برای باتری های LFP، Li-ino و LTO استفاده می شود.

س3: از کجا بدونم که باتری من از چه نوع ماده و نوعی ساخته شده؟

*لطفا به بدن باتری نگاه کنید، اگر ولتاژ عادی باتری شما 3.2V نشان می دهد، باتری LiFePo4 است.

*اگر ولتاژ عادی باتری شما 3.6 ولت یا 3.7 ولت باشد، این باتری باتری لیتیوم یا Lto است.

سوال4، حداقل سفارش دارید؟

میشه سفارشی کرد؟ زمان پیشرو برای نمونه ها و دسته ها چقدر است؟

*حداقل مقدار سفارش ما 1 قطعه است، سفارشی سازی ODM در دسترس است.

* 1 ~ 3 روز تحویل نمونه های موجود، 3 ~ 10 روز تحویل نمونه های سفارشی.

س5: اگه نتونم ازش استفاده کنم چي؟

* محصولات معمولی دارای ویدئوهای آموزشی هستند، ما همچنین می توانیم از راهنمای آنلاین تماس ویدئویی از مهندسان پشتیبانی کنیم.

شرایط پرداخت شما چیست؟

* ما انتقال بانکی و پرداخت نقدی را می پذیریم، همه قابل مذاکره هستند. روش پرداخت: ویزا، مسترکارد، T/T، PayPal، APPLE_PAY، GOOGLE_PAY، GC_REAL_TIME_BANK_TRANSFER، RMB

سوال 7: چطور کیفیت را تضمین می کنید؟

* تمام محصولات ما تحت آزمایشات آزمایشگاهی حرفه ای 100٪ و همچنین آزمایش های تکراری پیری قرار می گیرند.

* FCC، CE، ROHS و سایر گواهینامه های استاندارد بین المللی به دست آمده است.

* ارائه 3 سال پس از فروش خدمات گارانتی. واحدهای اضافی رایگان برای تعویض در 3 سال.

سوال ۸: چگونه یک BMS مناسب برای باتری خود را انتخاب کنیم؟

* بسته به ولتاژ و جریان که با باتری شما مطابقت دارد، می توانید با خدمات مشتری ما مشورت کنید و ما آن را برای شما با مناسب ترین سیستم مدیریت باتری فراهم می کنیم.

سوال9، چطور ميتونم باهاتون تماس بگيرم؟

* ما 7x24 ساعت خدمات آنلاین، لطفا به ما یک پیام آنلاین.

*شما همچنین می توانید از طریق ایمیل، واتساپ، وی چت و غیره با ما تماس بگیرید.

يادداشت: ما سازنده ي منبع هستيم، ما برند خودمون رو براي "EnerKey" داريم،ما می توانیم محصول سفارشی به عنوان نیاز شما ((ولت، سیم، و غیره).

ما می توانیم به شما قیمت رقابتی در بازار ارائه اگر شما سفارش عمده، لطفادر تماس با ما ترديد نکن.

تلفن همراه و واتساپ و ويتچات:+86 15387469240;ایمیل: kiwi@enerkey.cn
