در حال حاضر، وسایل نقلیه الکتریکی به طور کلی از باتری های لیتیوم یون استفاده می کنند که ظرفیت و ولتاژ سلول تک آنها بسیار متفاوت است و در هنگام شارژ و تخلیه مستعد عدم ثبات هستند.

که منجر به کوتاه شدن محدوده رانندگی خودروهای الکتریکی می شود و بر عمر کار باتری تاثیر می گذارد.باتری قدرت که معمولا در وسایل نقلیه الکتریکی استفاده می شود، باتری لیتیوم فوسفات آهن است.

از آنجایی که باتری لیتیوم فوسفات آهن یک باتری ثانویه است، عدم سازگاری در طول فرآیند شارژ و تخلیه رخ می دهد.که به دلیل مقاومت و مقاومت داخلی متفاوت باتری لیتیوم فوسفات آهن است.

برای حل این مشکل، لازم است که باتری تک سلولی متعادل شود تا عدم سازگاری داخلی آن تا حد ممکن به حداقل برسد. در حال حاضر دو روش تعادل رایج وجود دارد:تعادل فعال و تعادل منفعل.

تعادل فعال به تعادل با استفاده از یک ساختار مدار متشکل از یک مدار و یک تراشه کنترل اشاره دارد. بر خلاف تعادل منفعل،تعادل فعال نیازی به تغییر حالت هر دستگاه یا جزء دیگری ندارد.، و مزایای پیاده سازی ساده، هزینه پایین و هیچ تاثیری بر باتری دارد.

با این حال، با توجه به تفاوت های بزرگ مقاومت و ظرفیت بین باتری های تک سلولی،مدار تعادل فعال نیاز به تبدیل ولتاژ هر سلول تک به یک ارزش ولتاژ یکسان از طریق یک ترانسفورماتور,

که نیاز به اضافه کردن مجموعه ای از دستگاه های سوئیچ قدرت بین لوله سوئیچ، ترانسفورمور و تراشه کنترل دارد. علاوه بر این، از آنجا که هر سلول به صورت همزمان باید نمونه برداری و کنترل شود،ساختار مدار پیچیده تر است و هزینه بالاتر است.

تعادل منفعل به معنای تبدیل ولتاژ هر سلول بدون تغییر حالت باتری و سپس مقایسه مقادیر ولتاژ تبدیل شده است.این روش عمدتا با تشخیص تفاوت بین ولتاژ هر سلول به دست می آید.



پارامترهای فنی

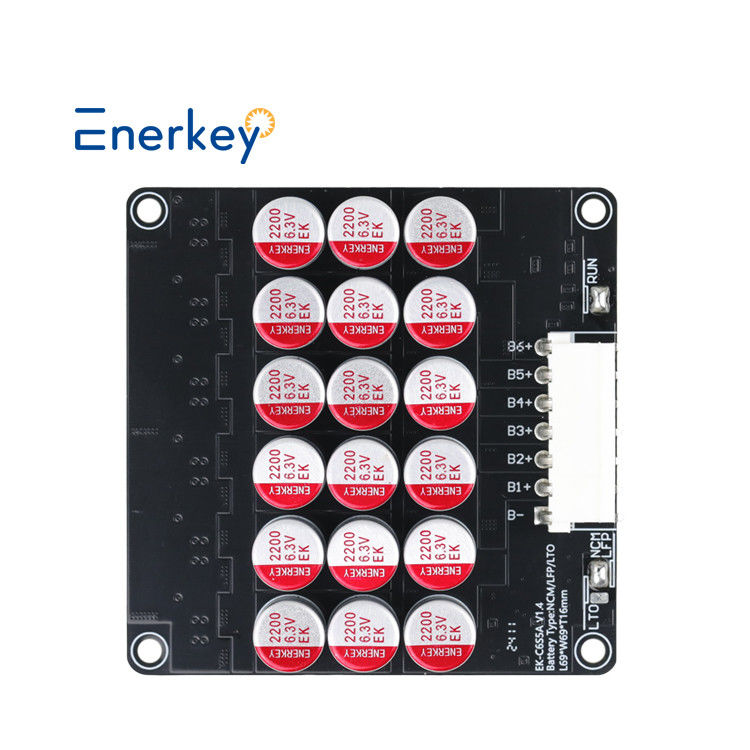

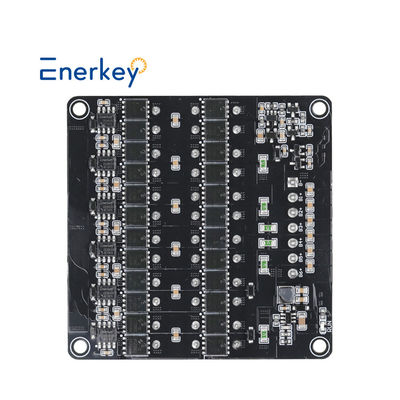

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 توازن دهنده توازن دهنده تهویه دهنده
مدل محصول	EK-C6S5A	EK-C7S5A	EK-C8S5A
رشته های محصول	6S	7S	8S
رشته هاي مناسب	4- 6S	5-7S	6- 8S
محصولاندازه ((ملی متر)	L69*W69*T16	L80*W69.5*T16	L91*W70*T16
وزن با جعبه	0.16 کيلوگرم	0.18 کيلوگرم	0.19 کيلوگرم
نوع باتری	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
ظرفیت مناسب	30ah-300ah
دقت تعادل ولتاژ	5mV (قیمت معمولی)
توازن بالا و پایین	پشتیبانی از آبشار متعادل برای بسته های باتری، به عنوان مثال می تواند آبشار برای 11S، 24S، 36S، 48S.... و غیره
محدوده جمع آوری ولتاژ یک سلول	نسخه NCM/LFP: 2.7V-4.2V
	نسخه LTO: 1.8-4.2V
ولتاژ پایین از ولتاژ خواب محافظت می کند	نسخه NCM/LFP <2.7V
	نسخه LTO<1.8V
تحت محافظت ولتاژ ولتاژ تعادل رو شروع کن	نسخه NCM/LFP: 2.835V
	نسخه LTO: 1.89V
روش تعادل	ثبت اختراع شده (نمره ثبت اختراع: ZL 2019 1 1259513.3) معماری متعادل روش خازن مناسب ، کل بسته باتری در همان زمان متعادل می شود. برای تعادل خودکار (پیش فرض) به باتری متصل شوید. می توانید یک سوئیچ برای روشن کردن یا خاموش کردن تعادل دستی اضافه کنید.
جریان تعادل	0.1V فشار فرقی 1A جریان متعادل
	فشار دیفرانسیل متناسب با جریان تعادل است.
	حداکثر جریان عملیاتی مجاز 5.5A است
منبع برق خارجی	بدون نیاز به منبع برق خارجی
	متکی به انتقال انرژی داخلی باتری برای دستیابی به تعادل موجود است.
جریان عملیاتی بی حرکت	7mA، کل رشته انرژی را جذب می کند
در حال حاضر در حالت حالت خواب	0.1mA ((قیمت معمولی)
دمای کار	-20°C ~ +60°C





لیست بسته بندی

 اتصال سیم

یک واحد EK-C6S5A از استفاده از بسته های باتری 4 و 5 و 6 رشته پشتیبانی می کند. روش سیم کشی به شرح زیر است:

EK-C6S5A از بسته های باتری Cascading پشتیبانی می کند. مثال Fox، 2pcs از 6s Cascade به 11s، در زیر نقاشی را ببینید:

توجه:همانطور که در نمودار بالا نشان داده شده است، می تواند چندین پایان مشترک تبادل انرژی وجود داشته باشد تا کارایی تعادل بالاتر باشد.همچنین امکان استفاده از تنها یک انتهای مشترک تبادل انرژی در اتصال دو ماژول وجود دارد..پای های دیگر آزاد معلق هستند و بهتر است تعداد رشته ها را به طور مساوی در هر تخته توزیع کنید.اگر به نمودار آبشار برای رشته های بیشتر نیاز دارید، لطفا با خدمات آنلاین ما تماس بگیرید، ممنون.

 سوالات عمومی

سوال1: چرا شما رو انتخاب کردیم؟

* ما می توانیم خدمات پس از فروش کارآمد را با بیش از 10 سال پشتیبانی فنی قوی به شما ارائه دهیم.

* محصولات FCC، CE، ROHS و سایر گواهینامه های استاندارد بین المللی را گذراندند.

* ما می توانیم شما را با قیمت کارخانه ارائه، به شما خوش آمدید به بازدید از کارخانه و فرآیند تولید ما.

Q2. طیف محصول شما (نوع) چیست؟

*ما عمدتا سیستم های مدیریت باتری را در زمینه باتری های قدرت، باتری های ذخیره سازی انرژی و باتری های مصرفی انجام می دهیم.

* عمدتا برای باتری های LFP، Li-ino و LTO استفاده می شود.

س3: از کجا بدونم که باتری من از چه نوع ماده و نوعی ساخته شده؟

*لطفا به بدن باتری نگاه کنید، اگر ولتاژ عادی باتری شما 3.2V نشان می دهد، باتری LiFePo4 است.

*اگر ولتاژ عادی باتری شما 3.6 ولت یا 3.7 ولت باشد، این باتری باتری لیتیوم یا Lto است.

سوال4، حداقل سفارش دارید؟

میشه سفارشی کرد؟ زمان پیشرو برای نمونه ها و دسته ها چقدر است؟

*حداقل مقدار سفارش ما 1 قطعه است، سفارشی سازی ODM در دسترس است.

* 1 ~ 3 روز تحویل نمونه های موجود، 3 ~ 10 روز تحویل نمونه های سفارشی.

س5: اگه نتونم ازش استفاده کنم چي؟

* محصولات معمولی دارای ویدئوهای آموزشی هستند، ما همچنین می توانیم از راهنمای آنلاین تماس ویدئویی از مهندسان پشتیبانی کنیم.

شرایط پرداخت شما چیست؟

* ما انتقال بانکی و پرداخت نقدی را می پذیریم، همه قابل مذاکره هستند. روش پرداخت: ویزا، مسترکارد، T/T، PayPal، APPLE_PAY، GOOGLE_PAY، GC_REAL_TIME_BANK_TRANSFER، RMB

سوال 7: چطور کیفیت را تضمین می کنید؟

* تمام محصولات ما تحت آزمایشات آزمایشگاهی حرفه ای 100٪ و همچنین آزمایش های تکراری پیری قرار می گیرند.

* FCC، CE، ROHS و سایر گواهینامه های استاندارد بین المللی به دست آمده است.

* ارائه 3 سال پس از فروش خدمات گارانتی. واحدهای اضافی رایگان برای تعویض در 3 سال.
