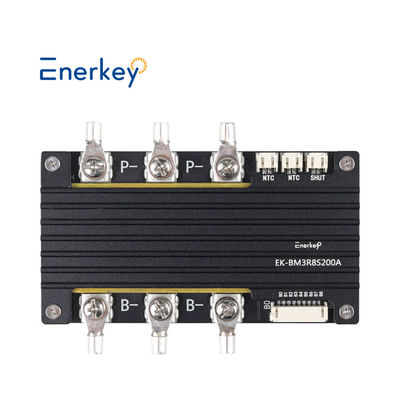

طراحی مونتاژ سیستم مدیریت باتری Enerkey 8s BMS 24V 200 AMP برای تمام بسته باتری لیتیوم

نام تجاری:	Enerkey
شماره مدل:	ek-bm3r8s200a
مقدار تولیدی:	40 عدد
قیمت:	$26.5-$32.5
جزئیات بسته بندی:	جعبه کاغذی قوی + فوم EVA
شرایط پرداخت:	L/C،D/A،D/P،T/T،Western Union،MoneyGram

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

شينزين، چين

گواهی:

ISO9001/CE/ROHS

نام محصول:

باتری لیتیوم 8S 200A BMS با HeatSink

ضخامت مس:

2 اونس

درخواست:

ذخیره سازی انرژی در خانه

ضخامت تخته:

1.6 میلی متر

نوع باتری:

Li-ion/Lifepo4/Lto/SIB

محدوده ولتاژ عملیاتی مجاز:

0-30 ولت

جریان تخلیه نامی:

اوج جریان شروع:

برای:

صفحه حفاظت از باتری لیتیوم

کلمات کلیدی:

8S BMS

مواد پایه:

تکمیل سطح:

قوطی پرتابی بدون سرب

اندازه محصول:

L125xw68xt18.2mm

وزن با بسته بندی:

0.3 کیلوگرم

قابلیت ارائه:

1000000PCS در روز

توضیحات محصول

طراحی مونتاژ سیستم مدیریت باتری Enerkey 8s BMS 24V 200 AMP برای تمام بسته باتری لیتیوم

توضیحات محصول

نام محصول
صفحه حفاظت باتری لیتیوم OEM BMS. 3S-8S 200A پشتیبانی از سفارشی سازی. تعویض باتری / ذخیره انرژی / تجهیزات برق.
سفارشی سازی تخته محافظت BMS هوشمند، نظارت از راه دور 4G BMS، تخته محافظت باتری لیتیوم ضد آب درجه صنعتی
200A راه حل BMS جریان بالا، صفحه حفاظت ویژه برای کابینت جایگزین باتری، تامین کننده BMS گواهینامه CE

نقطه اصلی فروش
پیکربندی انعطاف پذیر: تعداد رشته ها (3S-8S) ، جریان (10A-200A) ، رابط ارتباطی (Bluetooth / 4G / RS485) بر اساس تقاضا سفارشی شده است.
سازگاری چند باتری: سازگاری با باتری های لیتیوم سه گانه، لیتیوم فوسفات آهن، لیتیوم تیتانات، باتری های یون سدیم، که محدوده ولتاژ 12V-120V را پوشش می دهد.
گواهینامه ایمنی: گواهینامه CE/FCC/RoHS، مطابق با استانداردهای صادراتی در اروپا و ایالات متحده.

ویژگی های عملکردی
تکنولوژی یکپارچه سازی فعلی: محاسبه دقیق قدرت باقیمانده (خطای SOC <3٪).
حالت ذخیره سازی و حمل و نقل: خواب اتوماتیک در طول حمل و نقل برای جلوگیری از تخلیه تصادفی.
خود-بازیافت خطا: تشخیص خودکار و بازیافت پس از محافظت از مدار کوتاه / درجه حرارت بالا.

راه حل های صنعتی
صنعت اجاره باتری: از ۳ تا ۸ بسته باتری پشتیبانی می کند.
منبع برق تجهیزات پزشکی: حفاظت از مدار کوتاه + طراحی جداسازی دوگانه برای اطمینان از ایمنی سیستم.
سیستم ذخیره سازی انرژی در فضای باز: حفاظت IP65 + عملکرد طیف گسترده ای از دمای، سازگار با آب و هوای شدید.

تنظیم پارامترها و استراتژی حفاظت سلسله مراتبی

تنظیم محدوده دمایی: نقاط محرک درجه حرارت چند سطح را از طریق IC کنترل صفحه محافظت (مانند تراشه X1) تنظیم کنید:
حفاظت سطح 1 ( هشدار زودهنگام): کاهش جریان شارژ و تخلیه زمانی که دمای سلول باتری ≥55°C باشد.
سطح 2 حفاظت (قطع): لوله MOS را به طور کامل قطع کنید و کار را متوقف کنید زمانی که دمای ≥75 °C باشد.

پیکربندی منطق پیوند:
اولویت مستر - برده: دمای سلول باتری را به عنوان سیگنال اصلی کنترل و دمای محیط را به عنوان سیگنال کمکی تنظیم کنید.اولویت دادن به واکنش به ناهنجاری های اجزای اصلی;
کنترل تأخیر: تنظیم تأخیر معقول (مانند 5 ثانیه) برای نوسانات دمای غیر بحرانی برای جلوگیری از تحریک غلط

طراحی مونتاژ سیستم مدیریت باتری Enerkey 8s BMS 24V 200 AMP برای تمام بسته باتری لیتیوم 0

طراحی مونتاژ سیستم مدیریت باتری Enerkey 8s BMS 24V 200 AMP برای تمام بسته باتری لیتیوم 1

طراحی مونتاژ سیستم مدیریت باتری Enerkey 8s BMS 24V 200 AMP برای تمام بسته باتری لیتیوم 2

طراحی مونتاژ سیستم مدیریت باتری Enerkey 8s BMS 24V 200 AMP برای تمام بسته باتری لیتیوم 3

طراحی مونتاژ سیستم مدیریت باتری Enerkey 8s BMS 24V 200 AMP برای تمام بسته باتری لیتیوم 4

پارامترهای فنی

	نوع ماده		پارامترها
1	خلاصه پارامتر	مدل محصول	EK-BM3R8S200A
		اندازه محصول ((ملی متر)	L125W68T182
		وزن محصول ((کیلوگرم)	0.3
		مواد محصول	FR-4 / قوطی اسپری بدون سرب
		نوع باتری مورد استفاده	لايفپو4		لیتیوم یون		به		SIB
		رشته باتری قابل استفاده	3S-8S		3S-8S		3S-8S		3S-8S
		جریان تخلیه نامی	200A		200A		200A		200A
		حداکثر جریان شروع	600A		600A		600A		600A
	نوع ماده		ماشه (زمان)	ماشه (زمان)	ماشه (زمان)	ماشه (زمان)	ماشه (زمان)	ماشه (زمان)	ماشه (زمان)	ماشه (زمان)
2	حفاظت از شارژ	مقدار ولتاژ محافظت از فوق ولتاژ	3.65V/1S	3.50V/1S	4.25V/1S	4.05V/1S	2.85V/1S	2.75V/1S	3.95V/1S	3.80V/1S
		مقدار ولتاژ تفاوت فاز متعادل	تفاوت ولتاژ پرتاب 30mV / زمان پرتاب 0.5S / زمان تعادل 10S چرخه
		مقدار ولتاژ تعادل	3.45 ولت		3.70 ولت		2.50 ولت		3.10 ولت
		ارزش بیش از حد	200A / 2S، شارژر را برای بازیابی قطع کنید
		مقدار دمای پایین	محافظت از بارگذاری در حد حرارت بیش از حد 60°C/2S / انتشار 55°C/2S
		مقدار بیش از حد حرارت	محافظت از دمای پایین شارژ -5°C/2S / انتشار 0°C/2S
3	حفاظت از تخلیه	مقدار ولتاژ محافظت از کم ولتاژ	2.30V/1S	2.70V/1S	2.75V/1S	3.0V/1S	1.70V/1S	1.80V/1S	1.50V/1S	2.00V/1S
		1قیمت حفاظت از بیش از حد	250A/2S، بار را قطع کنید یا شارژ را فعال کنید
		2قیمت حفاظت از جریان بیش از حد	500A/0.5S، بار قطع یا شارژ فعال
		مقدار حفاظت از اتصال کوتاه	1000A/128uS، بار قطع یا شارژ فعال
		مقدار دمای پایین	حفاظت از بیش از حد دمای تخلیه 65°C/2S، انتشار 60°C/2S
		مقدار بیش از حد حرارت	حفاظت از دمای پایین تخلیه -20°C/2S، انتشار -10°C/2S
4	سایر محصولات	مصرف فعلی در حالت آماده	25uA
		ولتاژ قفل مادربرد	/

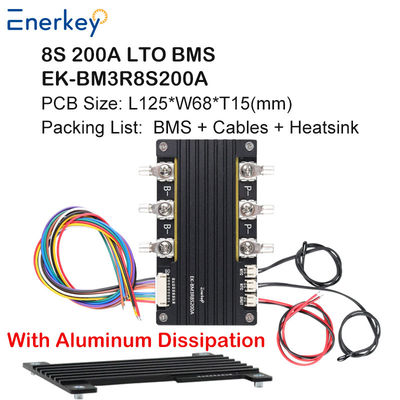

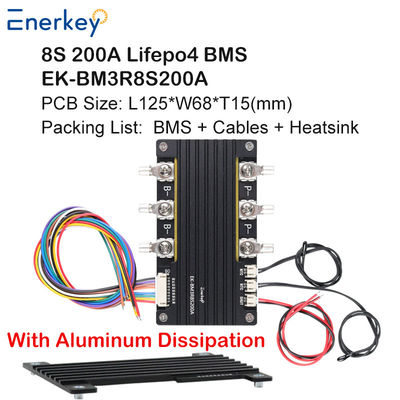

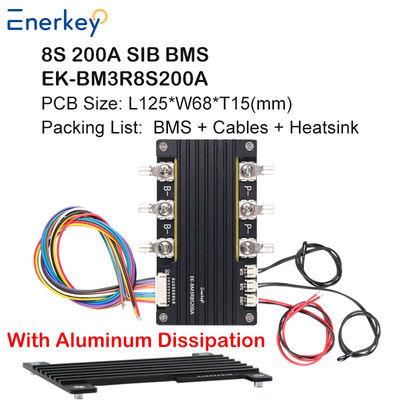

اندازه $ فهرست بسته بندی

بسته شامل:

1 * BMS

1 * کابل ترمینال NTC

1 * کابل سوئیچ

1 * کابل ترمینال

6 * لنگ های پایانی

پیچ های 6 * M5

طراحی مونتاژ سیستم مدیریت باتری Enerkey 8s BMS 24V 200 AMP برای تمام بسته باتری لیتیوم 5

نمودار سیم

طراحی مونتاژ سیستم مدیریت باتری Enerkey 8s BMS 24V 200 AMP برای تمام بسته باتری لیتیوم 6

احتیاط های سیم کشی:
1نصب تخته محافظ نیاز به مقدار مشخصی از دانش الکترونیکی فنی دارد.
2. وقتي که سيم کشي ميکني first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first، و سپس صفحه محافظ را وارد کنید.
3اتصال بین پای باتری B- و پای صفحه محافظت B- باید کوتاه و ضخیم باشد.در غیر این صورت باعث می شود که صفحه محافظ از قبل شارژ و تخلیه شود و خرابی ایجاد کند..

4. شما نیاز به استفاده از سیم ضخیم در هنگام سیم کشی P + / P-. سیم های که خیلی نازک و خیلی طولانی خواهد بود تخته سوختن!

سوالات عمومی

سوال1: چرا شما رو انتخاب کردیم؟

* ما می توانیم خدمات پس از فروش کارآمد را با بیش از 10 سال پشتیبانی فنی قوی به شما ارائه دهیم.

* محصولات FCC، CE، ROHS و سایر گواهینامه های استاندارد بین المللی را گذراندند.

* ما می توانیم شما را با قیمت کارخانه ارائه، به شما خوش آمدید به بازدید از کارخانه و فرآیند تولید ما.

Q2. طیف محصول شما (نوع) چیست؟

*ما عمدتا سیستم های مدیریت باتری را در زمینه باتری های قدرت، باتری های ذخیره سازی انرژی و باتری های مصرفی انجام می دهیم.

* عمدتا برای باتری های LFP، Li-ino و LTO استفاده می شود.

س3: از کجا بدونم که باتری من از چه نوع ماده و نوعی ساخته شده؟

*لطفا به بدن باتری نگاه کنید، اگر ولتاژ عادی باتری شما 3.2V نشان می دهد، باتری LiFePo4 است.

*اگر ولتاژ عادی باتری شما 3.6 ولت یا 3.7 ولت باشد، این باتری باتری لیتیوم یا Lto است.

سوال4، حداقل سفارش دارید؟

میشه سفارشی کرد؟ زمان پیشرو برای نمونه ها و دسته ها چقدر است؟

*حداقل مقدار سفارش ما 1 قطعه است، سفارشی سازی ODM در دسترس است.

* 1 ~ 3 روز تحویل نمونه های موجود، 3 ~ 10 روز تحویل نمونه های سفارشی.

س5: اگه نتونم ازش استفاده کنم چي؟

* محصولات معمولی دارای ویدئوهای آموزشی هستند، ما همچنین می توانیم از راهنمای آنلاین تماس ویدئویی از مهندسان پشتیبانی کنیم.

شرایط پرداخت شما چیست؟

* ما انتقال بانکی و پرداخت نقدی را می پذیریم، همه قابل مذاکره هستند. روش پرداخت: ویزا، مسترکارد، T/T، PayPal، APPLE_PAY، GOOGLE_PAY، GC_REAL_TIME_BANK_TRANSFER، RMB

سوال 7: چطور کیفیت را تضمین می کنید؟

* تمام محصولات ما تحت آزمایشات آزمایشگاهی حرفه ای 100٪ و همچنین آزمایش های تکراری پیری قرار می گیرند.

* FCC، CE، ROHS و سایر گواهینامه های استاندارد بین المللی به دست آمده است.

* ارائه 3 سال پس از فروش خدمات گارانتی. واحدهای اضافی رایگان برای تعویض در 3 سال.

سوال ۸: چگونه یک BMS مناسب برای باتری خود را انتخاب کنیم؟

* بسته به ولتاژ و جریان که با باتری شما مطابقت دارد، می توانید با خدمات مشتری ما مشورت کنید و ما آن را برای شما با مناسب ترین سیستم مدیریت باتری فراهم می کنیم.

سوال9، چطور ميتونم باهاتون تماس بگيرم؟

* ما 7x24 ساعت خدمات آنلاین، لطفا به ما یک پیام آنلاین.

*شما همچنین می توانید از طریق ایمیل، واتساپ، وی چت و غیره با ما تماس بگیرید.

يادداشت: ما سازنده ي منبع هستيم، ما برند خودمون رو براي "EnerKey" داريم،ما می توانیم محصول سفارشی به عنوان نیاز شما ((ولت، سیم، و غیره).

ما می توانیم به شما قیمت رقابتی در بازار ارائه اگر شما سفارش عمده، لطفادر تماس با ما ترديد نکن.

تلفن همراه و واتساپ و ويتچات:+86 15387469240;ایمیل: kiwi@enerkey.cn
