TECH-SPEC X12 پارامترهای فنی نسخه ویژه

سیستم تعادل BMS درجه نظامی پشتیبانی از استانداردهای هواپیمایی DO-160G

معماری سخت افزاری هسته ای
واحد کنترل دقیق
تراشه کنترل اصلی: TI BQ76952 + STM32G474 (طراحی اضافی دو هسته ای)
دقت نمونه گیری ADC: 16 بیتی (0.05٪ خطای مقیاس کامل)
توپولوژی تعادل: تعادل فعال ذخیره سازی انرژی ظرفیت (کارایی> 94٪)

پارامترهای عملکرد شدید

شاخص ها پارامترهای محلی استاندارد ملی GB/T 34131 متوسط محصولات رقابتی
جریان تعادل مداوم/صعود 6A/10A (120s) ≥3A 3.5A/6A
محدوده خطای تشخیص ولتاژ ±2mV@25°C ±15mV ±8mV
دقت تشخیص دمای ±0.5°C (-40~125°C) ±2°C ±1.5°C
سازگاری الکترومغناطیسی IEC 61000-4-5 4kV افزایش 2kV افزایش 3kV افزایش

‌استانداردهای تأیید درجه نظامی
آزمایش محیط شدید
آزمایش لرزش: روش MIL-STD-810H 514.8 (15-2000Hz/20G)
چرخه حرارت مرطوب: 85°C/85%RH برای 1000 ساعت (شکستگی ظرفیت <3٪)
خوردگی اسپری نمک: ASTM B117 1000 ساعت (سطح حفاظت IP69K باقی می ماند)

راه حل های سفارشی صنعت
▸ نیروگاه ذخیره انرژی: پشتیبانی از 256 آبشار (<1ms همگام سازی ساعت)
▸ وسایل نقلیه ویژه: مطابق با سیستم دوگانه ایزو 16750-3 12V/24V
▸ هوافضا: عبور از RTCA DO-160G بخش 22 حفاظت از صاعقه



پارامترهای فنی

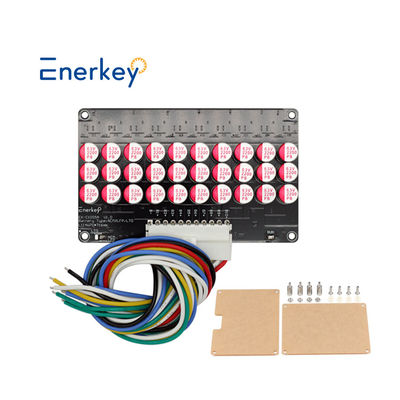

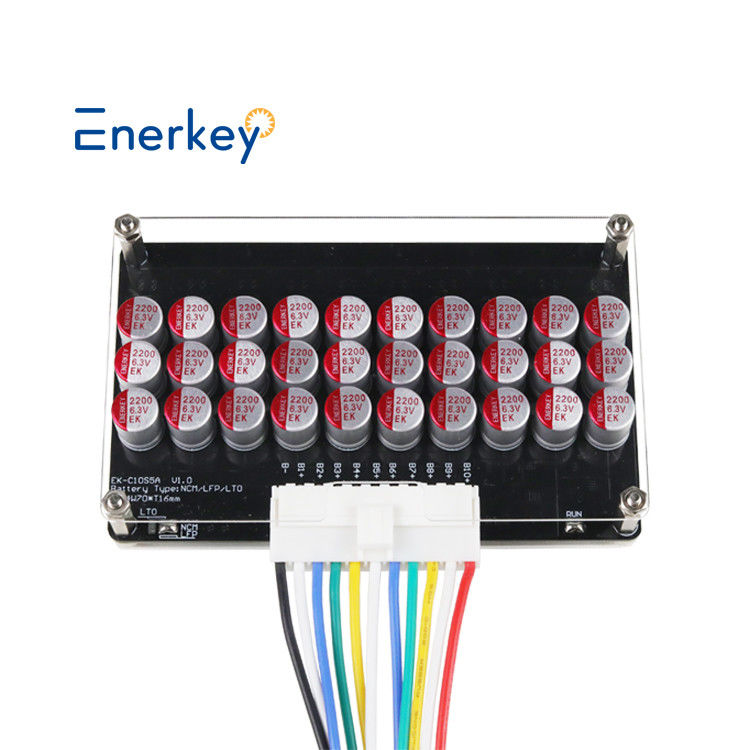

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Capacitor Balancer با صفحه آکریلیک
مدل محصول	EK-C10S5A	EK-C12S5A	EK-C14S5A
رشته های محصول	10S	12S	14S
رشته هاي مناسب	8-10S	9-12S	9-14S
محصولاندازه ((ملی متر)	L114.5*W70.5*T275	L137.5*W70.5*T275	L125.5*W80.5*T275
وزن با جعبه	0.24 کيلوگرم	0.25 کيلوگرم	0.28 کيلوگرم
نوع باتری	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
ظرفیت مناسب	30ah-300ah
دقت تعادل ولتاژ	5mV (قیمت معمولی)
توازن بالا و پایین	پشتیبانی از آبشار متعادل برای بسته های باتری، به عنوان مثال می تواند آبشار برای 11S، 24S، 36S، 48S.... و غیره
محدوده جمع آوری ولتاژ یک سلول	نسخه NCM/LFP: 2.7V-4.2V
	نسخه LTO: 1.8-4.2V
ولتاژ پایین از ولتاژ خواب محافظت می کند	نسخه NCM/LFP <2.7V
	نسخه LTO<1.8V
تحت محافظت ولتاژ ولتاژ تعادل رو شروع کن	نسخه NCM/LFP: 2.835V
	نسخه LTO: 1.89V
روش تعادل	ثبت اختراع شده (نمره ثبت اختراع: ZL 2019 1 1259513.3) معماری متعادل روش خازن مناسب ، کل بسته باتری در همان زمان متعادل می شود. برای تعادل خودکار (پیش فرض) به باتری متصل شوید. می توانید یک سوئیچ برای روشن کردن یا خاموش کردن تعادل دستی اضافه کنید.
جریان تعادل	0.1V فشار فرقی 1A جریان متعادل
	فشار دیفرانسیل متناسب با جریان تعادل است.
	حداکثر جریان عملیاتی مجاز 5.5A است
منبع برق خارجی	بدون نیاز به منبع برق خارجی
	متکی به انتقال انرژی داخلی باتری برای دستیابی به تعادل موجود است.
جریان عملیاتی بی حرکت	7mA، کل رشته انرژی را جذب می کند
در حال حاضر در حالت حالت خواب	0.1mA ((قیمت معمولی)
دمای کار	-20°C ~ +60°C





لیست بسته بندی

 اتصال سیم

یک واحد EK-C10S5A از استفاده از بسته های باتری 8 و 9 و 10 رشته پشتیبانی می کند. روش سیم کشی به شرح زیر است:

EK-C10S5A از بسته های باتری Cascading پشتیبانی می کند. مثال Fox، 2pcs از 10s Cascade به 19s، در زیر نقاشی را ببینید:

توجه:همانطور که در نمودار بالا نشان داده شده است، می تواند چندین پایان مشترک تبادل انرژی وجود داشته باشد تا کارایی تعادل بالاتر باشد.همچنین امکان استفاده از تنها یک انتهای مشترک تبادل انرژی در اتصال دو ماژول وجود دارد..پای های دیگر آزاد معلق هستند و بهتر است تعداد رشته ها را به طور مساوی در هر تخته توزیع کنید.اگر به نمودار آبشار برای رشته های بیشتر نیاز دارید، لطفا با خدمات آنلاین ما تماس بگیرید، ممنون.

 سوالات عمومی

سوال1: چرا شما رو انتخاب کردیم؟

* ما می توانیم خدمات پس از فروش کارآمد را با بیش از 10 سال پشتیبانی فنی قوی به شما ارائه دهیم.

* محصولات FCC، CE، ROHS و سایر گواهینامه های استاندارد بین المللی را گذراندند.

* ما می توانیم شما را با قیمت کارخانه ارائه، به شما خوش آمدید به بازدید از کارخانه و فرآیند تولید ما.

Q2. طیف محصول شما (نوع) چیست؟

*ما عمدتا سیستم های مدیریت باتری را در زمینه باتری های قدرت، باتری های ذخیره سازی انرژی و باتری های مصرفی انجام می دهیم.

* عمدتا برای باتری های LFP، Li-ino و LTO استفاده می شود.

س3: از کجا بدونم که باتری من از چه نوع ماده و نوعی ساخته شده؟

*لطفا به بدن باتری نگاه کنید، اگر ولتاژ عادی باتری شما 3.2V نشان می دهد، باتری LiFePo4 است.

*اگر ولتاژ عادی باتری شما 3.6 ولت یا 3.7 ولت باشد، این باتری باتری لیتیوم یا Lto است.

سوال4، حداقل سفارش دارید؟

میشه سفارشی کرد؟ زمان پیشرو برای نمونه ها و دسته ها چقدر است؟

*حداقل مقدار سفارش ما 1 قطعه است، سفارشی سازی ODM در دسترس است.

* 1 ~ 3 روز تحویل نمونه های موجود، 3 ~ 10 روز تحویل نمونه های سفارشی.

س5: اگه نتونم ازش استفاده کنم چي؟

* محصولات معمولی دارای ویدئوهای آموزشی هستند، ما همچنین می توانیم از راهنمای آنلاین تماس ویدئویی از مهندسان پشتیبانی کنیم.

شرایط پرداخت شما چیست؟

* ما انتقال بانکی و پرداخت نقدی را می پذیریم، همه قابل مذاکره هستند. روش پرداخت: ویزا، مسترکارد، T/T، PayPal، APPLE_PAY، GOOGLE_PAY، GC_REAL_TIME_BANK_TRANSFER، RMB

سوال 7: چطور کیفیت را تضمین می کنید؟

* تمام محصولات ما تحت آزمایشات آزمایشگاهی حرفه ای 100٪ و همچنین آزمایش های تکراری پیری قرار می گیرند.

* FCC، CE، ROHS و سایر گواهینامه های استاندارد بین المللی به دست آمده است.

* ارائه 3 سال پس از فروش خدمات گارانتی. واحدهای اضافی رایگان برای تعویض در 3 سال.

سوال ۸: چگونه یک BMS مناسب برای باتری خود را انتخاب کنیم؟

* بسته به ولتاژ و جریان که با باتری شما مطابقت دارد، می توانید با خدمات مشتری ما مشورت کنید و ما آن را برای شما با مناسب ترین سیستم مدیریت باتری فراهم می کنیم.

سوال9، چطور ميتونم باهاتون تماس بگيرم؟

* ما 7x24 ساعت خدمات آنلاین، لطفا به ما یک پیام آنلاین.

*شما همچنین می توانید از طریق ایمیل، واتساپ، وی چت و غیره با ما تماس بگیرید.
