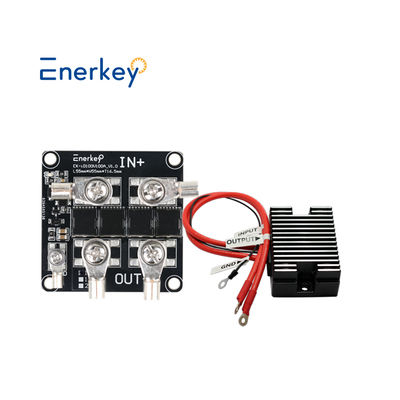

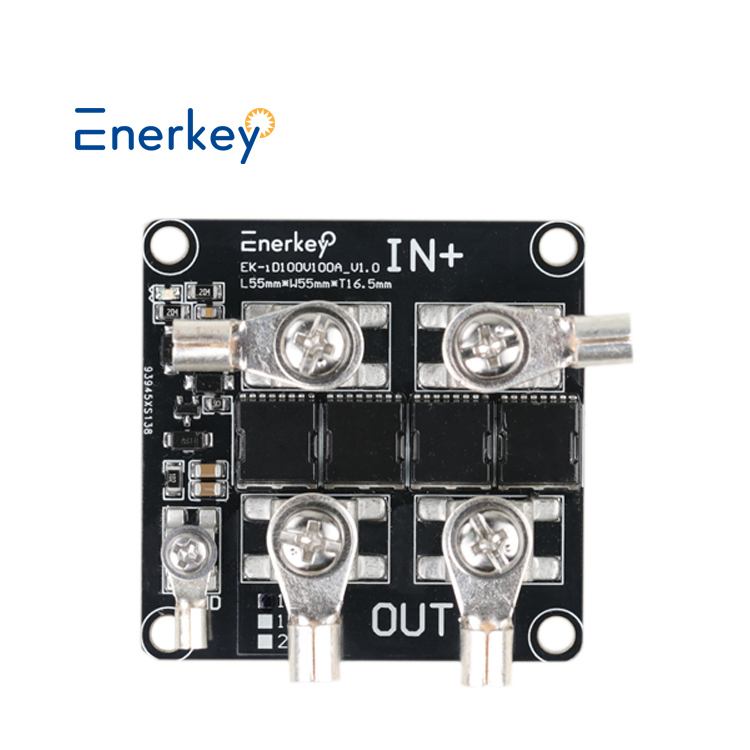

ماژول کنترلر دیود ایده‌آل 150 ولت 100 آمپر برای شارژ باتری پنل خورشیدی و جلوگیری از آبیاری معکوس

نام تجاری:	Enerkey
شماره مدل:	EK-ID150v100a
مقدار تولیدی:	10 قطعه
قیمت:	$26.3-$29.2
جزئیات بسته بندی:	جعبه کاغذ قوی +کف EVA
شرایط پرداخت:	L/C ، D/A ، D/P ، T/T ، Western Union ، MoneyGram

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

شنژن ، چین

گواهی:

ISO9001/CE/ROHS

نام محصول:

ماژول دیود ایده آل 150 ولت 100a

ضخامت مس:

برنامه 1:

پانل خورشیدی و باتری شارژ ضد بازگرداندن

ضخامت تخته:

2.0 میلی متر

دامنه ولتاژ عملیاتی مجاز:

12-150 ولت

جریان کار استاتیک:

0.1-1.5ma

جریان مداوم مجاز:

0-100a

ماده پایه:

بستر آلومینیوم

جریان شروع اوج:

اندازه محصول:

L55XW55XT17mm

وزن با بسته:

0.4 کیلوگرم

قابلیت ارائه:

10000 قطعه در روز

توضیحات محصول

ماژول کنترل کننده دیود ایده آل 150 ولت 100 آمپر پنل خورشیدی شارژ باتری ضد آبیاری معکوس

توضیحات محصول

بررسی اجمالی محصول

سری EK-iD150V100A یک راه حل دیود ایده آل است که برای کاربردهای ولتاژ بالا و جریان بالا طراحی شده است. این فناوری سوئیچینگ سریع SGT نسل سوم را برای دستیابی به ولتاژ مقاومت 150 ولت و قابلیت جریان پیوسته 100 آمپر استفاده می کند. طراحی بسته بندی آن اتلاف گرما و صرفه جویی در فضا را بهینه می کند و آن را برای طیف گسترده ای از کاربردها از جمله تجهیزات انرژی جدید، منابع تغذیه صنعتی و سیستم های امنیتی مناسب می کند.

مزایای اصلی

✔ مقاومت در برابر کمترین میزان

مقاومت در برابر تنها 0.0029Ω (معمولی) است که مصرف برق را 90٪ در مقایسه با دیودهای شاتکی سنتی کاهش می دهد.

از سوئیچینگ سریع 5A/μs با زمان بازیابی معکوس پشتیبانی می کند<50ns.

✔ مکانیسم حفاظت هوشمند

خاموش شدن بیش از حد دما (175 درجه سانتیگراد) و حفاظت از جریان بیش از حد (120 آمپر پالس) یکپارچه.

مصرف برق ساکن است<2μA، افزایش زمان آماده به کار سیستم باتری.

✔ قابلیت اطمینان درجه صنعتی

AEC-Q101 درجه خودرو واجد شرایط، محدوده دمای عملیاتی -65 درجه سانتیگراد تا 175 درجه سانتیگراد.

توسط 5 میلیون چرخه تأیید شده است، MTBF >100000 ساعت.

پارامترهای فنی

مورد مشخصات شرایط تست

ولتاژ شکست (Vdss) 150V ID = 1mA

جریان تخلیه مداوم 100A Tc = 25°C

شارژ گیت (Qg) 180Nc Vgs = 10V

مقاومت حرارتی (RθJC) 0.5°C/W (عملیات حالت پایدار)

برنامه های کاربردی معمولی

◼ مدار جلوگیری از جریان برگشتی اینورتر فتوولتائیک

◼ مدیریت مسیر برق BMS خودروی برقی

◼ سیستم سوئیچینگ دوگانه برق UPS صنعتی

◼ معماری ORing منبع تغذیه پشتیبان ایستگاه پایه 5G

ماژول کنترلر دیود ایده‌آل 150 ولت 100 آمپر برای شارژ باتری پنل خورشیدی و جلوگیری از آبیاری معکوس 0

ماژول کنترلر دیود ایده‌آل 150 ولت 100 آمپر برای شارژ باتری پنل خورشیدی و جلوگیری از آبیاری معکوس 1

ماژول کنترلر دیود ایده‌آل 150 ولت 100 آمپر برای شارژ باتری پنل خورشیدی و جلوگیری از آبیاری معکوس 2

ماژول کنترلر دیود ایده‌آل 150 ولت 100 آمپر برای شارژ باتری پنل خورشیدی و جلوگیری از آبیاری معکوس 3

ماژول کنترلر دیود ایده‌آل 150 ولت 100 آمپر برای شارژ باتری پنل خورشیدی و جلوگیری از آبیاری معکوس 4

ماژول کنترلر دیود ایده‌آل 150 ولت 100 آمپر برای شارژ باتری پنل خورشیدی و جلوگیری از آبیاری معکوس 5

پارامترهای فنی

ماژول دیود ایده آل Enerkey 100V 150V 200V 100A ایستگاه پایه خورشیدی فتوولتائیک کنترل صنعتی باتری خودروی برقی به موازات برای شارژ باتری ضد پر کردن
مدل محصول	EK-iD100V100A	EK-iD150V100A	EK-iD200V100A
محدوده ولتاژ کاری	12-100V	12-150V	12-200V
محصول اندازه (میلی متر)	L55xW55xT17	L55xW55xT17	L55xW55xT17
وزن با جعبه	0.4 کیلوگرم	0.42 کیلوگرم	0.45 کیلوگرم
مقدار MOS	4	4	4
نوع باتری	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
جریان مداوم	100A	100A	100A
جریان شروع اوج	100A	100A	100A
جریان عملیاتی ساکن	0.6-1.5mA
ضخامت فویل مسی	2.0 اونس
مواد PCB	صفحه آلومینیومی
اصل کار	ورودی و خروجی معادل دیودها هستند. تشخیص می دهد که ولتاژ خروجی بیشتر از ورودی است و بلافاصله خروجی را خاموش می کند. مقدار تشخیص در سطح میلی ولت است و سرعت پاسخ بسیار سریع است.
کاربرد	1. پنل های خورشیدی از جریان برگشتی جلوگیری می کنند (ضد جریان برگشتی). 2. شارژ باتری از جریان برگشتی جلوگیری می کند (ضد جریان برگشتی) (ضد جریان برگشتی). 3. خروجی ماژول ولتاژ ثابت و جریان ثابت DC-DC از جریان برگشتی جلوگیری می کند 4. موارد دیگر که در آن پیشگیری از جریان برگشتی (ضد جریان برگشتی) مورد نیاز است
لوازم جانبی	ترمینال lug*5; ترمینال IN+/OUT+ : OTZ6-5، پیچ M5 ترمینال GND : OTZ2.5-3، پیچ M3
دمای عملیاتی	-40℃ ~ +60℃

اندازه و لیست بسته بندی و نمودار سیم

ماژول کنترلر دیود ایده‌آل 150 ولت 100 آمپر برای شارژ باتری پنل خورشیدی و جلوگیری از آبیاری معکوس 6

یادداشت ویژه:
1. این نسخه آخرین نسخه بهینه شده است. اگر قطب های مثبت و منفی به صورت معکوس متصل شوند، ماژول نمی سوزد که ایمنی نصب را بهبود می بخشد.

2. دیود ایده آل همانطور که از نامش پیداست یک دیود با مقاومت داخلی بسیار کم است. افت ولتاژ هدایت دیودهای معمولی بیش از 0.6 ولت است. افت ولتاژ هدایت یک دیود ایده آل تقریباً ناچیز است.
3. لایه فویل مسی و لایه پایه آلومینیومی ردیابی PCB بستر آلومینیومی با ولتاژ مقاومت 1000 ولت عایق بندی شده اند، بنابراین نیازی به نگرانی در مورد مشکلات شکستگی نیست. هدایت حرارتی 20 برابر سریعتر از فیبر شیشه ای FR4 است و می تواند مستقیماً به سینک حرارتی بزرگ متصل شود.
4. این ماژول دیود ایده آل را نمی توان در مدارهای یکسو کننده استفاده کرد!
5. ماژول گلدان ضد آب دارای یک رادیاتور ضخیم شده است که راندمان اتلاف حرارت بالاتری و گرمایش جریان مداوم کمتری دارد. برای علاقه مندان به اصلاح مناسب است!

ماژول کنترلر دیود ایده‌آل 150 ولت 100 آمپر برای شارژ باتری پنل خورشیدی و جلوگیری از آبیاری معکوس 7

سوالات متداول

Q1. چرا شما را انتخاب کردیم؟

* ما می توانیم خدمات پس از فروش کارآمدی را با بیش از 10 سال پشتیبانی فنی قوی به شما ارائه دهیم.

* محصولات گواهینامه های استانداردهای بین المللی FCC، CE، ROHS و غیره را گذرانده اند.

* ما می توانیم قیمت کارخانه را به شما ارائه دهیم، از شما استقبال می کنیم تا از کارخانه و فرآیند تولید ما دیدن کنید.

Q2. محدوده محصول شما (نوع) چیست؟

* ما عمدتاً سیستم های مدیریت باتری را در زمینه های باتری های برق، باتری های ذخیره انرژی و باتری های مصرفی انجام می دهیم.

* عمدتاً برای باتری های LFP، Li-ino و LTO استفاده می شود.

Q3: چگونه می دانم باتری من از چه نوع ماده و نوعی است؟

* لطفاً به بدنه باتری نگاه کنید، اگر ولتاژ معمولی باتری شما 3.2 ولت را نشان می دهد، باتری LiFePo4 است.

* اگر ولتاژ معمولی باتری شما 3.6 ولت یا 3.7 ولت را نشان می دهد، باتری Li-ion یا Lto است.

Q4. آیا شما حداقل الزامات سفارش دارید؟

آیا می توان آن را سفارشی کرد؟ زمان تحویل نمونه ها و دسته ها چقدر است؟

*حداقل مقدار سفارش ما 1 عدد است، سفارشی سازی ODM در دسترس است.

* 1 تا 3 روز تحویل نمونه های موجود، 3 تا 10 روز تحویل نمونه های سفارشی.

Q5: اگر نتوانم از آن استفاده کنم چه؟

* محصولات معمولی دارای فیلم های آموزشی هستند، ما همچنین می توانیم از راهنمایی تماس تصویری آنلاین از مهندسان پشتیبانی کنیم.

Q6. شرایط پرداخت شما چیست؟

* ما انتقال سیم و پرداخت نقدی را می پذیریم، همه قابل مذاکره هستند. روش پرداخت: ویزا، مسترکارت، T/T، PayPal، APPLE_PAY، GOOGLE_PAY، GC_REAL_TIME_BANK_TRANSFER، RMB

Q7. چگونه کیفیت را تضمین می کنید؟

* تمام محصولات ما تحت آزمایش 100٪ آزمایشگاه حرفه ای و همچنین آزمایش های پیری مکرر قرار می گیرند.

* گواهینامه های استاندارد بین المللی FCC، CE، ROHS و غیره را دریافت کرده است.

* خدمات گارانتی پس از فروش 3 ساله ارائه دهید. واحدهای یدکی رایگان برای جایگزینی در 3 سال.

Q8. چگونه یک BMS مناسب برای باتری خود انتخاب کنیم؟

* بسته به ولتاژ و جریانی که با باتری شما مطابقت دارد، می توانید با خدمات مشتری ما مشورت کنید و ما آن را برای شما مجهز به مناسب ترین سیستم مدیریت باتری ارائه خواهیم داد.

Q9. چگونه می توانم با شما تماس بگیرم؟

* ما 24 ساعته خدمات آنلاین داریم، لطفاً یک پیام آنلاین برای ما بگذارید.

* همچنین می توانید از طریق ایمیل، واتس اپ، وی چت و غیره با ما تماس بگیرید (در زیر را ببینید). ما بسیار خوشحالیم که با شما همکاری می کنیم.

توجه: ما تولید کننده منبع هستیم، ما نام تجاری خود را برای "EnerKey" داریم،ما می توانیم محصول را به عنوان نیاز شما سفارشی کنیم (ولتاژ، سیم و غیره).

اگر سفارش عمده دارید، می توانیم قیمت رقابتی را در بازار به شما ارائه دهیم، لطفاً دریغ نکنید با ما تماس بگیرید.

موبایل و واتس اپ و وی چت: +86 15387469240; ایمیل: kiwi@enerkey.cn
