ماژول دیود ایده‌آل 200V100A جریان بزرگ پیوسته منبع تغذیه دوگانه ضد جابجایی ضد شارژ متقابل

نام تجاری:	Enerkey
شماره مدل:	EK-ID200v100a
مقدار تولیدی:	10 قطعه
قیمت:	$28.9-$32.05
جزئیات بسته بندی:	جعبه کاغذ قوی +کف EVA
شرایط پرداخت:	L/C ، D/A ، D/P ، T/T ، Western Union ، MoneyGram

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

شنژن ، چین

گواهی:

ISO9001/CE/ROHS

نام محصول:

ماژول دیود ایده آل 200 ولت 100a

ضخامت مس:

برنامه 1:

پانل خورشیدی و باتری شارژ ضد بازگرداندن

ضخامت تخته:

2.0 میلی متر

دامنه ولتاژ عملیاتی مجاز:

12-200 ولت

جریان کار استاتیک:

0.1-1.5ma

جریان مداوم مجاز:

0-100a

ماده پایه:

بستر آلومینیوم

جریان شروع اوج:

اندازه محصول:

L55XW55XT17mm

وزن با بسته:

0.4 کیلوگرم

قابلیت ارائه:

10000 قطعه در روز

توضیحات محصول

دیود ایده آل 200V100A ادامه دار برق دوگانه جریان بزرگ ضد تغییر ماژول شارژ ضد متقابل

توضیحات محصول

ویژگی های اصلی محصول

[اعتمادپذیری در درجه نظامی]

▶ 200V مقاومت ولتاژ/100A قابلیت جریان مداوم، AEC-Q101 گواهینامه خودرو

▶ مقاومت بسیار کم 0.5mΩ (RDS)) ، از دست دادن 92٪ کمتر از دیود های سنتی Schottky

▶ عملکرد پایدار در طیف گسترده ای از دما از -55°C تا 175°C، MTBF > 100,000 ساعت

مزیت های فنی:

▌تکنالوژی سوئیچینگ هوشمند

• پاسخ سوئیچینگ فوق سریع <100ns، صفر جریان بازیافت معکوس (Qrr = 0)

• مدار تعویض دمای یکپارچه برای جلوگیری از فرار حرارتی

▌آمارات کاملاً محافظت شده

حفاظت از ولتاژ بیش از حد (OVP) با حفاظت از افزایش ولتاژ ±40V

حفاظت از قطب معکوس و بهبود خود مدار کوتاه

راهنمای سناریوی کاربرد

✓ وسایل نقلیه انرژی جدید: محافظت از اتصال معکوس شارژر در هواپیما (OBC)

✓ منبع برق صنعتی: مدار برق اضافی

✓ سیستم های فتوولتائیک: ماژول دور زدن اینورتر

مقایسه با راه حل های سنتی

پارامترهای این محصول استاندارد دیود Schottky

از دست دادن هدایت: 5W@100A، 60W@100A

حالت خرابی: مدار کوتاه ایمن

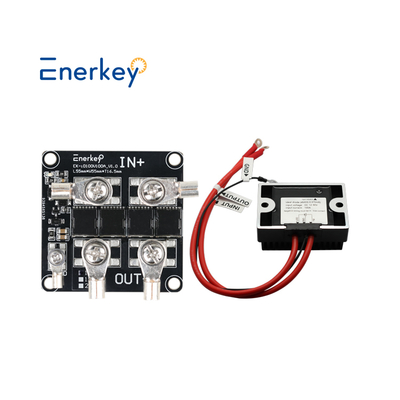

ماژول دیود ایده‌آل 200V100A جریان بزرگ پیوسته منبع تغذیه دوگانه ضد جابجایی ضد شارژ متقابل 0

ماژول دیود ایده‌آل 200V100A جریان بزرگ پیوسته منبع تغذیه دوگانه ضد جابجایی ضد شارژ متقابل 1

ماژول دیود ایده‌آل 200V100A جریان بزرگ پیوسته منبع تغذیه دوگانه ضد جابجایی ضد شارژ متقابل 2

ماژول دیود ایده‌آل 200V100A جریان بزرگ پیوسته منبع تغذیه دوگانه ضد جابجایی ضد شارژ متقابل 3

ماژول دیود ایده‌آل 200V100A جریان بزرگ پیوسته منبع تغذیه دوگانه ضد جابجایی ضد شارژ متقابل 4

ماژول دیود ایده‌آل 200V100A جریان بزرگ پیوسته منبع تغذیه دوگانه ضد جابجایی ضد شارژ متقابل 5

پارامترهای فنی

Enerkey ماژول دیود ایده آل 100V 150V 200V 100A ایستگاه پایه خورشیدی فتوولتائیک کنترل صنعتی باتری ماشین برق در موازی برای شارژ باتری ضد backfilling
مدل محصول	EK-iD100V100A	EK-iD150V100A	EK-iD200V100A
محدوده ولتاژ کاری	12 تا 100 ولت	12 تا 150V	12 تا 200V
محصولاندازه ((ملی متر)	L55xW55xT17	L55xW55xT17	L55xW55xT17
وزن با جعبه	0.4 کيلوگرم	0.42 کيلوگرم	0.45 کيلوگرم
مقدار MOS	4	4	4
نوع باتری	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
جریان مداوم	100A	100A	100A
حداکثر جریان شروع	100A	100A	100A
جریان عملیاتی بی حرکت	0.6-1.5mA
ضخامت ورق مس	2.0 اونس
مواد PCB	صفحه آلومینیومی
اصل کار	ورودی و خروجی معادل دیودها هستند. آن را تشخیص می دهد که ولتاژ خروجی بزرگتر از ورودی است و بلافاصله خروجی را خاموش می کند.ارزش تشخیص در سطح میلی ولت است و سرعت پاسخ بسیار سریع است.
درخواست	1پانل های خورشیدی مانع بازگشت جریان (ضد جریان) می شوند. 2. شارژ باتری مانع از بازگشت جریان می شود (ضد جریان) (ضد جریان) 3. ولتاژ ثابت DC-DC و خروجی ماژول جریان ثابت مانع بازگشت جریان می شود 4موارد دیگر که نیاز به پیشگیری از جریان برگشت دارد (ضد جریان برگشت)
لوازم	لوله ترمینال*5؛ IN+/OUT+ لوله پایانی: OTZ6-5، پیچ M5 GND: GND: OTZ2.5-3، پیچ M3
دمای کار	-40°C ~ +60°C

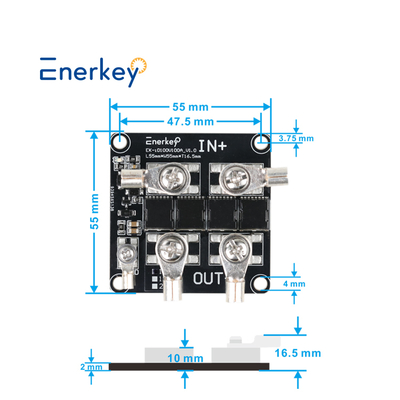

اندازه و لیست بسته بندی و نمودار سیم

ماژول دیود ایده‌آل 200V100A جریان بزرگ پیوسته منبع تغذیه دوگانه ضد جابجایی ضد شارژ متقابل 6

توجه ویژه:
1. این نسخه آخرین نسخه بهینه شده است. ماژول اگر قطب مثبت و منفی به طور معکوس متصل شوند، که ایمنی نصب را بهبود می بخشد، سوخته نمی شود.

2دیود ایده آل یک دیود با مقاومت داخلی بسیار کم است که به عنوان نام نشان می دهد. کاهش ولتاژ هدایت دیود های معمولی بیش از 0.6V است.افت ولتاژ رسانایی دیود ایده آل تقریباً ناچیز است.
3. لایه ورق مس و لایه پایه آلومینیوم از آثار PCB بستر آلومینیوم با ولتاژ مقاومت 1000V عایق بندی شده است ، بنابراین نیازی به نگرانی در مورد مشکلات خرابی نیست.رسانایی حرارتی 20 برابر سریعتر از فیبر شیشه ای FR4 است، و می تواند به طور مستقیم به سینک گرما بزرگ متصل شود.
4. اين ماژول ديود ايده دار نمي تونه در مدار هاي راست ساز استفاده بشه
5. ماژول آبپاشی ضد آب دارای رادیاتور ضخیم است ، که کارایی دفع گرما بالاتر و گرمایش جریان مداوم پایین تر دارد.

ماژول دیود ایده‌آل 200V100A جریان بزرگ پیوسته منبع تغذیه دوگانه ضد جابجایی ضد شارژ متقابل 7
